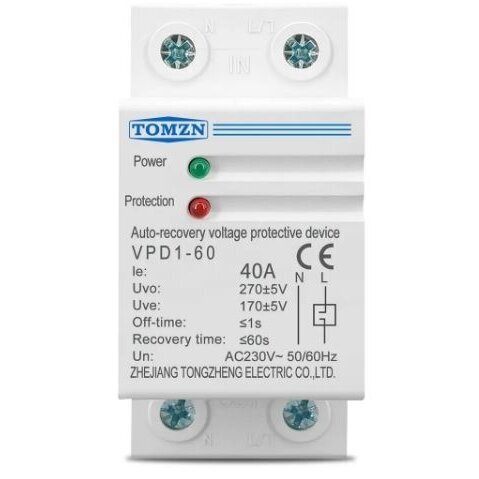

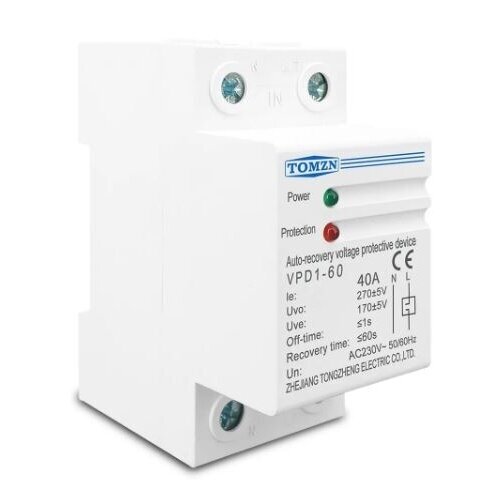

    Modulāra sprieguma kontroles relejs | 40 A | 230 V | 8,8 kVA | DIN | Tomzn VPD1-60

    Kods: VPD1-60
    Jautāt
    Cena 18.15 € ar PVN
    ( 15.00 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    VPD1-60 – modulārs sprieguma kontroles relejs, montējams uz 35 mm DIN sliedes elektrības sadales skapī. Tas nepārtraukti kontrolē 230 V maiņstrāvas tīkla spriegumu un, tam pārsniedzot vai nokrītot zem pieļaujamajām robežām, automātiski atslēdz patērētāju no tīkla, bet spriegumam stabilizējoties – pēc noteikta aizkaves laika atkal pievieno barošanu. Izmanto sadzīves un neliela jaudas rūpniecības skapjiem, kur nepieciešams aizsargāt ierīces no pārsprieguma un pazemināta sprieguma.

  • Apraksts

    Modulāra sprieguma kontroles relejs | 40 A | 230 V | 8,8 kVA | DIN | Tomzn VPD1-60

    VPD1-60 – modulārs sprieguma kontroles relejs, montējams uz 35 mm DIN sliedes elektrības sadales skapī. Tas nepārtraukti kontrolē 230 V maiņstrāvas tīkla spriegumu un, tam pārsniedzot vai nokrītot zem pieļaujamajām robežām, automātiski atslēdz patērētāju no tīkla, bet spriegumam stabilizējoties – pēc noteikta aizkaves laika atkal pievieno barošanu. Izmanto sadzīves un neliela jaudas rūpniecības skapjiem, kur nepieciešams aizsargāt ierīces no pārsprieguma un pazemināta sprieguma.

    Galvenā doma:
    Lauku vai vecas infrastruktūras tīklos spriegums ir nestabils – gadās gan pārsprieguma triecieni, gan ilgstoša sprieguma krišanās, un abi režīmi pakāpeniski bojā sadzīves tehniku, ledusskapjus, sūkņus un elektronikas barošanas blokus. Atsevišķs pārsprieguma ierobežotājs dzēš tikai īsus impulsus, bet no pazemināta sprieguma neaizsargā. VPD1-60 atrisina abus gadījumus vienā modulī: kad spriegums iziet ārpus 175–270 V robežām, relejs atslēdz ķēdi mazāk nekā 1 s laikā, tā aizsargājot iekārtas no ilgstošas iedarbības, ko drošinātāji vai automātslēdži nefiksē.
    Nominālā strāva
    40 A
    Nominālais spriegums
    230 V±10%, 50/60 Hz
    Maks. pieslēdzamā jauda
    8,8 kVA
    Montāža
    35 mm DIN sliede

    Darbības princips

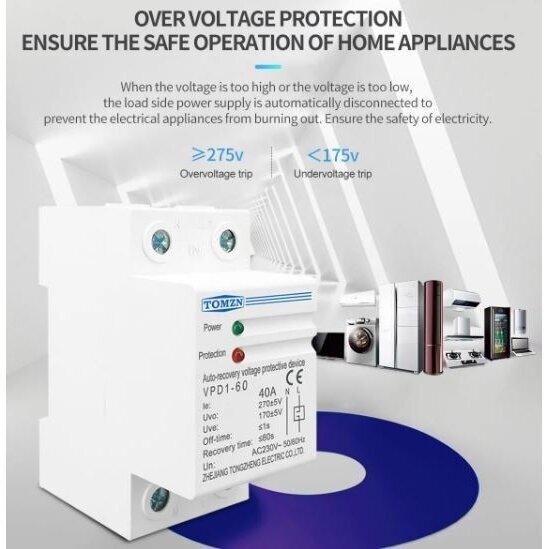

    Relejs tiek pieslēgts virknē fāzes vadītājam starp ievada automātslēdzi un aizsargājamo ķēdi. Ierīce nepārtraukti mēra tīkla spriegumu: kamēr tas paliek intervālā 175–270 VAC, kontakti ir slēgti un barošana plūst bez pārtraukuma. Pārsniedzot 270 VAC±5 V (pārspriegums) vai nokrītot zem 170 VAC±5 V (pazemināts spriegums), iekšējā loģika nostrādā un mazāk nekā 1 sekundes laikā atslēdz ķēdi – indikators no zaļas nomainās uz sarkanu krāsu.

    Pēc ķēdes atslēgšanas relejs turpina kontrolēt tīkla spriegumu, bet barošanu neatjauno uzreiz, pat ja spriegums acumirklī atgriežas normā – tā tiek novērsta atkārtota čirkstēšana pie nestabila sprieguma. Kad spriegums atkal kļūst normāls, elektroapgāde tiek atjaunota ar aizkavi līdz 60 s, bet, pirmoreiz pieslēdzot izstrādājumu, jāpagaida aptuveni 1 minūti, kamēr sarkanā lampiņa nodziest un ierīce sāk darboties.

    Ar ko noderīgs VPD1-60?
    Modulis darbojas autonomi, bez iestatījumiem un bez ārēja vadības – pietiek to samontēt uz DIN sliedes un pieslēgt fāzi. Tas aizsargā visu ķēdi vai visu dzīvokli vienā punktā, bet automātiskā atjaunošana pēc aizkaves nozīmē, ka pēc īslaicīga tīkla traucējuma barošana atgriežas pati, bez cilvēka iejaukšanās.

    Tehniskā specifikācija

    Modelis VPD1-60
    Preces veids Modulārs sprieguma kontroles relejs
    Nominālā strāva 40 A
    Nominālais spriegums 230 V±10%, 50/60 Hz
    Maks. pieslēdzamā jauda 8,8 kVA
    Pārsprieguma nostrādes robeža >270 VAC±5 V
    Normāla sprieguma robežas 175–270 VAC
    Pazemināta sprieguma nostrādes robeža <170 VAC±5 V
    Atslēgšanas laiks < 1 s
    Barošanas atjaunošanas aizkave < 60 s
    Pašpatēriņš < 2 W
    Kalpošanas laiks 100 000 ciklu
    Izmēri (P x A x Dz) 35 x 70 x 77 mm
    Montāža 35 mm DIN sliede

    Galvenās funkcijos

    • Pārsprieguma aizsardzība – atslēdz ķēdi, kad spriegums pārsniedz 270 VAC±5 V.
    • Pazemināta sprieguma aizsardzība – atslēdz ķēdi, kad spriegums nokrīt zem 170 VAC±5 V.
    • Ātra nostrāde – atslēgšana mazāk nekā 1 sekundes laikā pēc robežas pārsniegšanas.
    • Automātiska atjaunošana – barošanu ieslēdz atkārtoti pati, kad spriegums atgriežas normā, pēc aizkaves līdz 60 s.

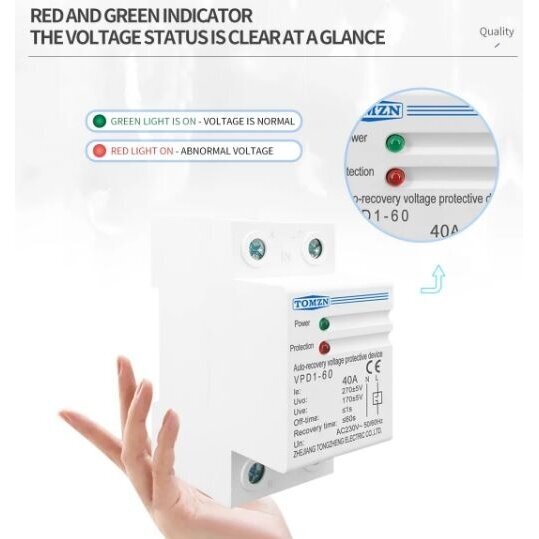

    • Indikācija – zaļš indikators rāda normālu stāvokli, sarkans – nostrādi.
    • Zems pašpatēriņš – patērē mazāk nekā 2 W, darbojas nepārtraukti bez manāma enerģijas zuduma.

    Kur izmanto?

    • Dzīvokļu un māju ievada elektroskapji ar nestabilu tīkla barošanu
    • Lauku apvidus un tīkla perifērijas objekti, kur bieži sprieguma svārstības
    • Ledusskapju, veļas mašīnu un citas sadzīves tehnikas barošanas ķēdes
    • Ūdens sūkņu un aku sūkņu staciju elektroķēdes
    • Nelieli veikali, noliktavas un biroji ar jutīgu elektroniku
    • Vasarnīcu un dārza māju elektroinstalācija
    • Serveru, maršrutētāju un citas sakaru iekārtas barošanas līnijas
    • Gaisa kondicionieru un apkures ierīču atsevišķas ķēdes

    Lietojums pēc vajadzības

    Mājsaimniecības lietotājam.
    Ja tīklā gadās sprieguma lēcieni vai kritumi, VPD1-60 tiek samontēts pie dzīvokļa vai mājas ievada un aizsargā visu instalāciju un tai pieslēgtās ierīces bez atsevišķa aizsardzības elementa katrai ierīcei.
    Uzņēmumiem un rūpniecībai.
    Neliela jaudas objektos (līdz 8,8 kVA) relejs ļauj nodalīt kritiskas ķēdes – dzesēšanas, ventilācijas vai IT iekārtu – no tīkla traucējumiem, samazinot bojājumu un dīkstāves risku.
    Elektromontierim / inženierim.
    Pirms montāžas pārbaudiet, vai ķēdes slodze nepārsniedz 40 A un 8,8 kVA un vai skapī ir vieta 35 mm DIN sliedes modulim. Paskaidrojiet pasūtītājam par pirmās ieslēgšanas ~1 minūtes aizkavi un automātiskās atjaunošanas līdz 60 s loģiku, lai tas netiktu uztverts kā bojājums.

    Praktisks piemērs

    Lauku sētā, kur elektroapgādātāja tīklā vakaros bieži tiek fiksēti sprieguma lēcieni virs 270 V, VPD1-60 tiek montēts tūlīt aiz ievada automātslēdža pirms ledusskapja un sūkņa ķēdes. Iestājoties pārspriegumam, relejs atslēdz barošanu mazāk nekā 1 sekundes laikā, aizsargājot kompresorus no bojājuma; spriegumam stabilizējoties, barošana automātiski atjaunojas līdz 60 sekunžu laikā, bez īpašnieka iejaukšanās.

    Plusi

    • Dubulta aizsardzība – no pārsprieguma un no pazemināta sprieguma vienā modulī.
    • Automātiska darbība – nav manuāli jāieslēdz barošana pēc nostrādes.
    • Ātra reakcija – atslēdz ķēdi mazāk nekā 1 s laikā.
    • Kompakts – 35×70×77 mm korpuss, ietilpst standarta skapī.
    • Skaidra indikācija – stāvoklis redzams uzreiz pēc krāsas.
    • Ilgs kalpošanas laiks – 100 000 komutācijas ciklu.

    Mīnusi / ierobežojumi

    • Nominālā strāva ierobežota līdz 40 A – lielākas slodzes ķēdēm nav piemērots bez atsevišķas atzarošanas.
    • Fiksētas nostrādes robežas – lietotājs tās regulēt nevar.
    • Pēc atslēgšanas barošana tiek atjaunota tikai automātiski, ar aizkavi līdz 60 s – nav paredzēta ātrai manuālai pārslēgšanai.
    • Pirmoreiz pieslēdzot, jāpagaida aptuveni 1 minūti, kamēr ierīce sāk darboties.
    • Neaizsargā no īsslēguma vai pārslodzes strāvas – to veic atsevišķs automātslēdzis.

    Drošības un montāžas piezīmes

    • Montējiet tikai uz 35 mm DIN sliedes, elektroskapja iekšpusē, nevis mitrā vidē.

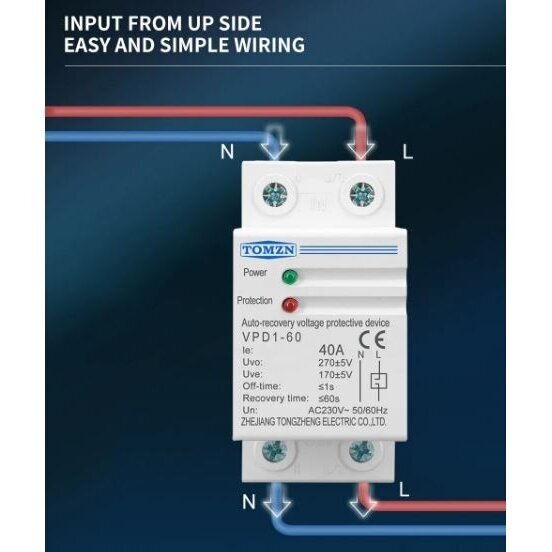

    • Releju pieslēdziet virknē fāzes ķēdē aiz ievada automātslēdža, ievērojot ražotāja norādīto spaiļu shēmu.
    • Pirms montāžas atslēdziet skapja barošanu un pārliecinieties, ka sprieguma nav.
    • Nelietojiet ķēdēs, kuru slodze pārsniedz 40 A vai 8,8 kVA.
    • Pēc pirmās pieslēgšanas nogaidiet, līdz sarkanais indikators nodziest, un tikai tad uzskatiet ierīci par darboties gatavu.
    • Šis relejs neaizstāj atsevišķu automātslēdzi pret īsslēgumu un pārslodzi – lietojiet kopā ar to.

    Ātrais izvēles ceļvedis

    Nominālā strāva
    40 A
    Nominālais spriegums
    230 V±10%, 50/60 Hz
    Maks. pieslēdzamā jauda
    8,8 kVA
    Montāža
    35 mm DIN sliede
    Piemērots, kad nepieciešams:
    • aizsargāt dzīvokļa, mājas vai neliela objekta ķēdi no pārsprieguma un pazemināta sprieguma;
    • automātiska barošanas atjaunošana bez cilvēka iejaukšanās;
    • kompakts DIN modulis līdz 40 A / 8,8 kVA slodzei.
    Pārbaudiet pirms lietošanas:
    • vai ķēdes strāva nepārsniedz 40 A, bet jauda – 8,8 kVA;
    • vai skapī ir brīva vieta DIN sliedē;
    • vai ķēdei nepieciešams arī atsevišķs automātslēdzis pret īsslēgumu;
    • vai pasūtītājs ir informēts par pirmās palaišanas un atjaunošanas aizkavēm.
    Svarīgs atgādinājums:
    VPD1-60 aizsargā no pārsprieguma un pazemināta sprieguma, bet neaizsargā no īsslēguma vai pārslodzes strāvas – tam nepieciešams atsevišķs automātslēdzis.

    BUJ

    Kādu strāvu un jaudu relejs var pieslēgt?
    Līdz 40 A un 8,8 kVA nominālajai slodzei.
    Cik ātri relejs atslēdz ķēdi, iestājoties sprieguma traucējumam?
    Mazāk nekā 1 sekundes laikā pēc robežas pārsniegšanas.
    Vai barošana atjaunojas pati?
    Jā, kad spriegums atkal kļūst normāls, barošana tiek ieslēgta automātiski līdz 60 sekunžu laikā.
    Kāpēc pēc pirmās pieslēgšanas ierīce uzreiz nedarbojas?
    Pirmoreiz pieslēdzot, jāpagaida aptuveni 1 minūti, kamēr sarkanā lampiņa nodziest – tas ir normāls palaišanas cikls.
    Vai relejs aizsargā no īsslēguma?
    Nē, tas reaģē tikai uz pārspriegumu un pazeminātu spriegumu; pret īsslēgumu un pārslodzi nepieciešams atsevišķs automātslēdzis.
    Kāda sprieguma robeža tiek uzskatīta par normālu?
    175–270 VAC; ārpus šīm robežām nostrādā aizsardzība.

    Modulāra sprieguma kontroles relejs | 40 A

    VPD1-60 – modulārs 40 A, 230 V sprieguma kontroles relejs, montējams uz DIN sliedes, kas automātiski atslēdz ķēdi mazāk nekā 1 sekundes laikā, kad spriegums iziet ārpus 175–270 V robežām, un atjauno barošanu līdz 60 sekunžu laikā, kad spriegums atkal kļūst normāls. Paredzēts sadzīves un neliela jaudas rūpniecisku ķēžu aizsardzībai no pārsprieguma un pazemināta sprieguma.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
