  • Jauns   Modulārs trīsfāžu daudzfunkcionāls elektroenerģijas skaitītājs | caur strāvmaiņiem 1/5 A | 3×230/400 V | divvirzienu | RS485 Modbus | DIN | Eastron SDM630MCT

    Modulārs trīsfāžu daudzfunkcionāls elektroenerģijas skaitītājs | caur strāvmaiņiem 1/5 A | 3×230/400 V | divvirzienu | RS485 Modbus | DIN | Eastron SDM630MCT

    Kods: SDM630MCT
    Jautāt
    Cena 150.00 € ar PVN
    ( 123.97 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Trīsfāžu daudzfunkcionāls skaitītājs, ko pieslēdz caur 1 A vai 5 A strāvmaiņiem. Mēra enerģiju abos virzienos, THD un pieprasījuma jaudu, datus pārraida caur RS485 Modbus RTU.

  • Apraksts

    Modulārs trīsfāžu daudzfunkcionāls elektroenerģijas skaitītājs | caur strāvmaiņiem 1/5 A | 3×230/400 V | divvirzienu | RS485 Modbus | DIN | Eastron SDM630MCT

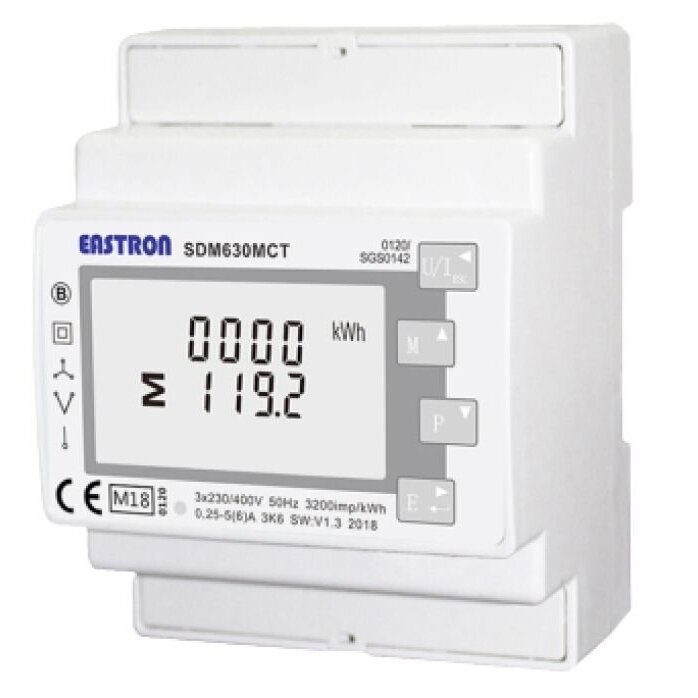

    Eastron SDM630MCT ir 4 moduļu DIN skaitītājs 3×230/400 V tīklam, ko pieslēdz caur strāvmaiņiem ar 1 A vai 5 A sekundāro strāvu. Tas paredzēts ievadiem un līnijām, kur strāva pārsniedz tiešā pieslēguma skaitītāju robežas.

    Galvenā doma:
    Viena ierīce aizstāj kWh skaitītāju un vienkāršu tīkla analizatoru: mēra aktīvo un reaktīvo enerģiju abos virzienos, spriegumus, strāvas, jaudas, PF, THD un pieprasījumu. Transformācijas koeficients ir programmējams, tāpēc rādījumi uzreiz redzami primārajās vērtībās. RS485 Modbus un divas impulsu izejas ļauj datus izmantot automātikā.
    Strāvas ieeja
    1 A / 5 A CT
    Spriegums
    3×230/400 V
    Saskarne
    RS485 Modbus RTU
    Impulsu izejas
    2
    ⇄
    Divvirzienu uzskaite
    Jā. Skaitītājs atsevišķi reģistrē importēto un eksportēto aktīvo (kWh) un reaktīvo (kVArh) enerģiju: mēra no tīkla saņemto un tīklā nodoto enerģiju. Saderība ar invertora jaudas / eksporta vadību jāapstiprina atsevišķi – ar divvirzienu uzskaiti vien tam nepietiek.

    Sakaru saskarnes un integrācija

    RS485 Modbus RTU
    Visi mērāmie lielumi tiek pārraidīti uz SCADA, BMS, PLC, enerģijas pārvaldības sistēmām vai saules invertoru; 2400–38400 bps, līdz 247 adresēm līnijā.
    Impulsu izeja Nr. 1
    Konfigurējama kWh vai kVArh impulsiem – datu reģistratoram vai esošai impulsu uzskaitei.
    Impulsu izeja Nr. 2
    Fiksēta 3200 imp/kWh kopējai aktīvajai enerģijai – no Modbus neatkarīgs signāls PLC skaitītājam.

    Darbības princips

    Montē uz 35 mm DIN sliedes; sprieguma ķēdes pieslēdz tieši, strāvas – caur trim 1 A vai 5 A strāvmaiņiem. Atbalstītas 1P2W, 3P3W un 3P4W shēmas.

    Iestatījumos ievada transformācijas koeficientu un sekundāro strāvu; skaitītājs mēra visus lielumus un uzkrāj enerģiju atsevišķos importa un eksporta reģistros.

    Vērtības redzamas apgaismotā LCD un tiek pārraidītas caur RS485 Modbus RTU un divām impulsu izejām – uz kontrolieri, SCADA vai invertoru.

    Kāpēc izvēlēties Eastron SDM630MCT?
    Tas ļauj uzskaitīt lielas strāvas ievadu ar kompaktu 4 moduļu ierīci un vienlaikus iegūt tīkla kvalitātes datus (THD, PF, pieprasījums), kuru vienkāršam kWh skaitītājam nav. Izvēlama 1 A vai 5 A sekundārā strāva ļauj izmantot esošos strāvmaiņus.

    Tehniskā specifikācija

    Preces veids Modulārs trīsfāžu daudzfunkcionāls elektroenerģijas skaitītājs
    Ražotājs / modelis Eastron SDM630MCT
    Pieslēgums Caur strāvmaiņiem
    Strāvas ieeja 1 A vai 5 A sekundārā strāva (izvēlama)
    Strāvmaiņa koeficients Programmējams iestatījumos
    Nominālais spriegums 3×230/400 V AC (80–120 % Un)
    Frekvence 50 / 60 Hz
    Precizitātes klase Aktīvā enerģija: 1. klase (IEC 62053-21) / B klase (EN 50470-3)
    MID Šai precei nav apstiprināts – nekomercinai (iekšējai) uzskaitei
    Tarifi 1
    Enerģijas virziens Imports / eksports (divvirzienu)
    Mērāmie lielumi kWh, kVArh (imports / eksports), V, A, W, var, VA, PF, Hz, THD, pieprasījums (demand)
    Sakaru saskarne RS485 Modbus RTU, 2400–38400 bps, adreses 1–247
    Impulsu izeja 2 pasīvas: Nr. 1 konfigurējama (kWh / kVArh), Nr. 2 – 3200 imp/kWh
    Tīkla sistēmas 1P2W, 3P3W, 3P4W
    Displejs LCD ar apgaismojumu, maks. 9999999,9 kWh / kVArh
    Montāža / platums DIN 35 mm, 4 moduļi (72 mm)
    Aizsardzības pakāpe IP51 (telpām)
    Darba temperatūra −25…+55 °C
    Standarti IEC 62053-21, EN 50470-3

    Galvenās funkcijas

    • Pieslēgums caur 1 A / 5 A strāvmaiņiem – lielas strāvas ievadiem un līnijām.
    • Divvirzienu uzskaite – imports / eksports kWh un kVArh.
    • Tīkla parametri – V, A, W, var, VA, PF, Hz, THD un pieprasījums.
    • RS485 Modbus RTU – dati uz SCADA, BMS vai invertoru.
    • 2 impulsu izejas – konfigurējama un fiksēta 3200 imp/kWh.
    • Programmējams strāvmaiņa koeficients – rādījumi primārajās vērtībās.

    Ar ko atšķiras no līdzīgiem modeļiem?

    Eastron SDM630MCT-2T Tā pati CT platforma, bet ar 2 tarifiem un MID; izvēlieties to tarifu vai komercuzskaitei.
    Eastron SDM630MCT-ML-1 Arī caur strāvmaiņiem ar RS485 Modbus un 1 tarifu, bet ar apstiprinātu MID.
    Eastron SMART X96-1 Paneļa 96×96 mm skaitītājs sadalnes durvīm; SDM630MCT montē uz DIN sliedes sadalnes iekšpusē.
    Eastron SDM630-MT Tiešais pieslēgums līdz 100 A (bez strāvmaiņiem) ar 4 tarifiem; SDM630MCT paredzēts lielākām strāvām caur strāvmaiņiem.

    Kur izmanto?

    • Ēku un rūpnīcu ievadi virs 100 A
    • Saules elektrostaciju ievadu uzskaite un eksporta vadība (ja invertors atbalsta skaitītāju)
    • Sadalnes ar vairākām jaudīgām līnijām
    • Ēku vadības sistēmas (BMS) un SCADA
    • Kompresoru, saldēšanas un ventilācijas iekārtas
    • Elektromobiļu uzlādes staciju grupu uzskaite
    • Esošo strāvmaiņu ķēžu modernizācija

    Izmantošana pēc vajadzības

    Montētājiem.
    Viena 4 moduļu ierīce ar 1 A vai 5 A ieeju der lielākajai daļai esošo strāvmaiņu.
    Energētiķiem.
    Enerģija abos virzienos, THD un pieprasījums vienā Modbus saskarnē.
    Saules elektrostaciju integratoriem.
    Ievada mērīšana eksporta ierobežošanai un pašpatēriņa analīzei.

    Praktiskais pielietojums

    Ja rūpnīcas 400 A ievadā jau uzstādīti 400/5 A strāvmaiņi un energētiķis vēlas sistēmā redzēt jaudu, reaktīvo enerģiju un THD, uzstādiet SDM630MCT, iestatiet 5 A sekundāro strāvu un koeficientu 400/5 – dati caur Modbus uzreiz nonāks SCADA primārajās vērtībās.

    Plusi

    • Piemērots lielām strāvām caur 1 A vai 5 A strāvmaiņiem
    • Aktīvās un reaktīvās enerģijas divvirzienu uzskaite
    • THD, PF un pieprasījuma jaudas mērīšana
    • RS485 Modbus RTU līdz 38400 bps
    • 2 impulsu izejas
    • Kompakts – 4 moduļi (72 mm)

    Mīnusi / ierobežojumi

    • Šai precei MID nav apstiprināts – komercuzskaitei izvēlieties SDM630MCT-ML-1 vai SDM630MCT-2T.
    • Vajadzīgi atsevišķi strāvmaiņi – līdz 100 A vienkāršāk izmantot tiešo SDM630-MT vai SDM72D-M-MID.
    • Tikai viens tarifs – tarifu uzskaitei izvēlieties SDM630MCT-2T.
    • Nav bezvadu sakaru – vajadzīgs RS485 kabelis vai vārteja.

    Drošības un montāžas piezīmes

    • Montāžu drīkst veikt tikai kvalificēts elektriķis, atslēdzot spriegumu.
    • Nekad neatveriet strāvmaiņa sekundāro ķēdi zem slodzes – pirms skaitītāja atvienošanas to īsslēdziet.
    • Sprieguma ķēdes aizsargājiet ar drošinātājiem pēc ražotāja shēmas.
    • Ievērojiet fāžu secību un strāvmaiņu virzienu (P1 / P2, S1 / S2) – kļūdas izkropļo jaudas un virziena rādījumus.
    • RS485 līniju ieguldiet ar vītā pāra kabeli un 120 Ω rezistoriem galos.
    • IP51 korpuss paredzēts telpām.

    Ātrais izvēles ceļvedis

    1 A / 5 A strāvmaiņi
    3×230/400 V
    RS485 Modbus RTU
    Imports / eksports
    Piemērots, ja nepieciešams:
    • uzskaite virs 100 A caur strāvmaiņiem
    • enerģijas virziena, THD un pieprasījuma dati
    • integrācija caur Modbus RTU
    Pirms lietošanas pārbaudiet:
    • Strāvmaiņu sekundāro strāvu (1 A vai 5 A) un koeficientu
    • Vai komercuzskaitei nav vajadzīgs MID
    • Vai kontrolieris atbalsta Eastron SDM630 Modbus reģistrus
    Svarīgs atgādinājums: Skaitītājs neaizstāj strāvmaiņus, automātslēdžus vai aizsardzības relejus – strāvmaiņi jāiegādājas atsevišķi atbilstoši ievada strāvai.

    BUJ

    Vai SDM630MCT der 1 A un 5 A strāvmaiņiem?
    Jā, sekundāro strāvu izvēlas iestatījumos.
    Vai skaitītājs mēra eksportu?
    Jā, tas atsevišķi uzskaita importēto un eksportēto kWh un kVArh.
    Vai šai precei ir MID?
    Šai precei MID nav apstiprināts; komercuzskaitei izvēlieties MID modeli.
    Kādas shēmas tiek atbalstītas?
    1P2W, 3P3W un 3P4W.
    Kāda ir saskarne?
    RS485 Modbus RTU, 2400–38400 bps.
    Vai strāvmaiņi ietilpst komplektā?
    Nē, tos izvēlas un iegādājas atsevišķi.

    Pieslēgšanas shēma caur strāvmaiņiem

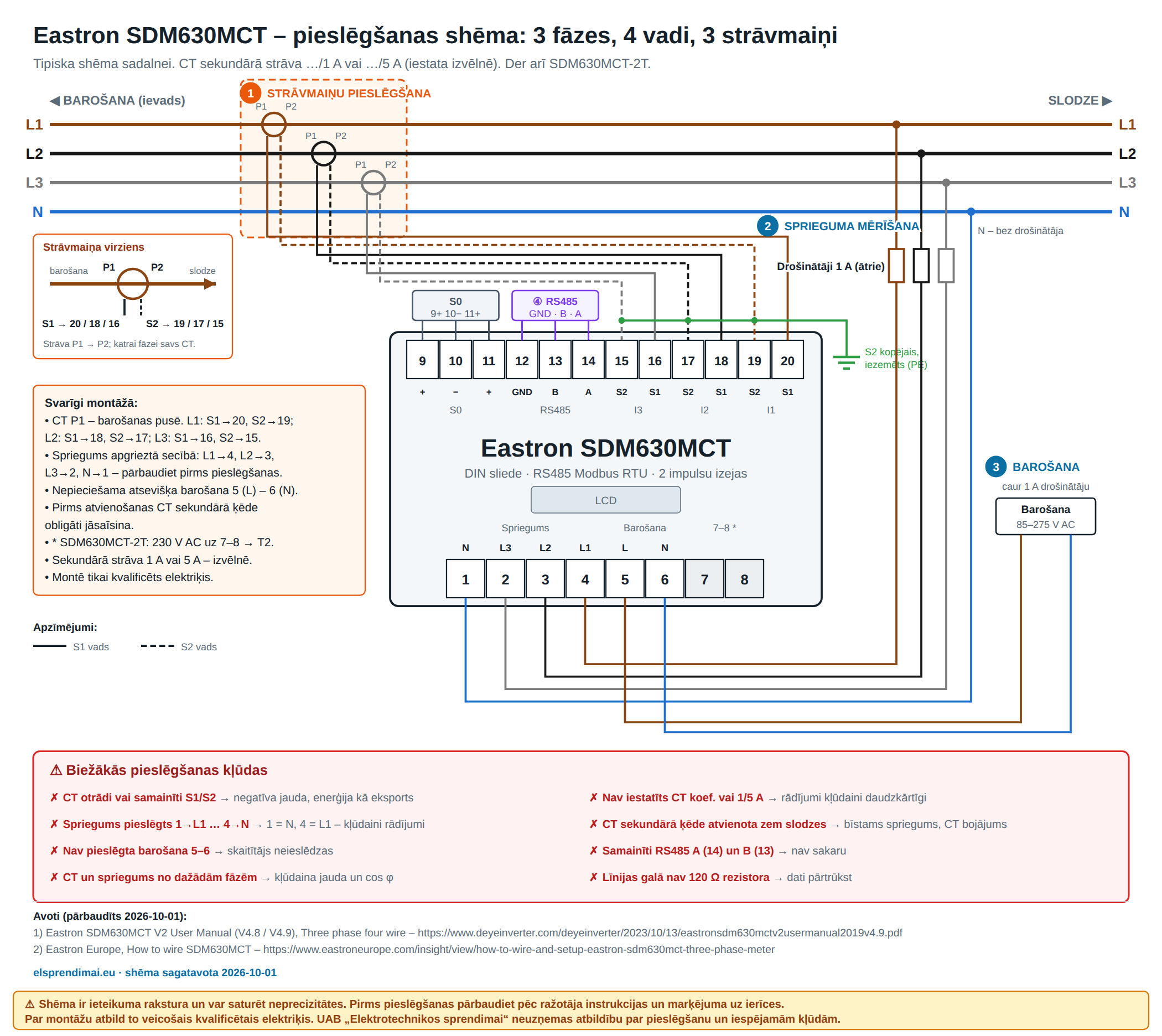

    Eastron SDM630MCT – pieslēgšanas shēma caur strāvmaiņiem, 3 fāzes 4 vadi

    Noklikšķiniet uz shēmas, lai to atvērtu lielāku. Atzīmēts: ① strāvmaiņu pieslēgšana, ② sprieguma mērīšana, ③ barošana, ④ RS485.

    ⚠ Shēma ir ieteikuma rakstura un var saturēt neprecizitātes. Pirms pieslēgšanas pārbaudiet pēc ražotāja instrukcijas un marķējuma uz ierīces.
    Par montāžu atbild to veicošais kvalificētais elektriķis. UAB „Elektrotechnikos sprendimai“ neuzņemas atbildību par pieslēgšanu un iespējamām kļūdām.

    Biežākās pieslēgšanas kļūdas

    • CT otrādi vai samainīti S1/S2 – negatīva jauda, enerģija kā eksports.
    • Spriegums pieslēgts 1→L1 … 4→N – 1 = N, 4 = L1 – kļūdaini rādījumi.
    • Nav pieslēgta barošana 5–6 – skaitītājs neieslēdzas.
    • CT un spriegums no dažādām fāzēm – kļūdaina jauda un cos φ.
    • Nav iestatīts CT koef. vai 1/5 A – rādījumi kļūdaini daudzkārtīgi.
    • CT sekundārā ķēde atvienota zem slodzes – bīstams spriegums, CT bojājums.
    • Samainīti RS485 A (14) un B (13) – nav sakaru.
    • Līnijas galā nav 120 Ω rezistora – dati pārtrūkst.

    Dokumenti un avoti

    Shēma sagatavota 2026-10-01 pēc ražotāja instrukcijas. Tā ir informatīva – uzstādot ievērojiet ražotāja instrukciju un spēkā esošās elektroietaišu ierīkošanas prasības.

    Eastron SDM630MCT – trīsfāžu daudzfunkcionāls skaitītājs caur 1/5 A strāvmaiņiem ar Modbus

    Daudzfunkcionāls trīsfāžu DIN skaitītājs caur 1 A / 5 A strāvmaiņiem ar divvirzienu uzskaiti, THD un RS485 Modbus – lielas strāvas ievadiem un automātikai.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
