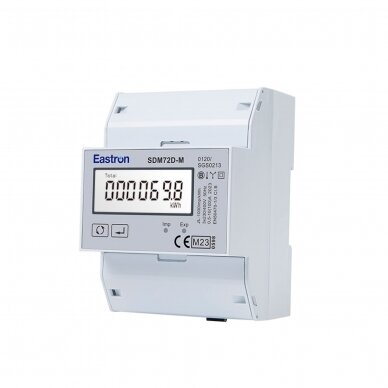

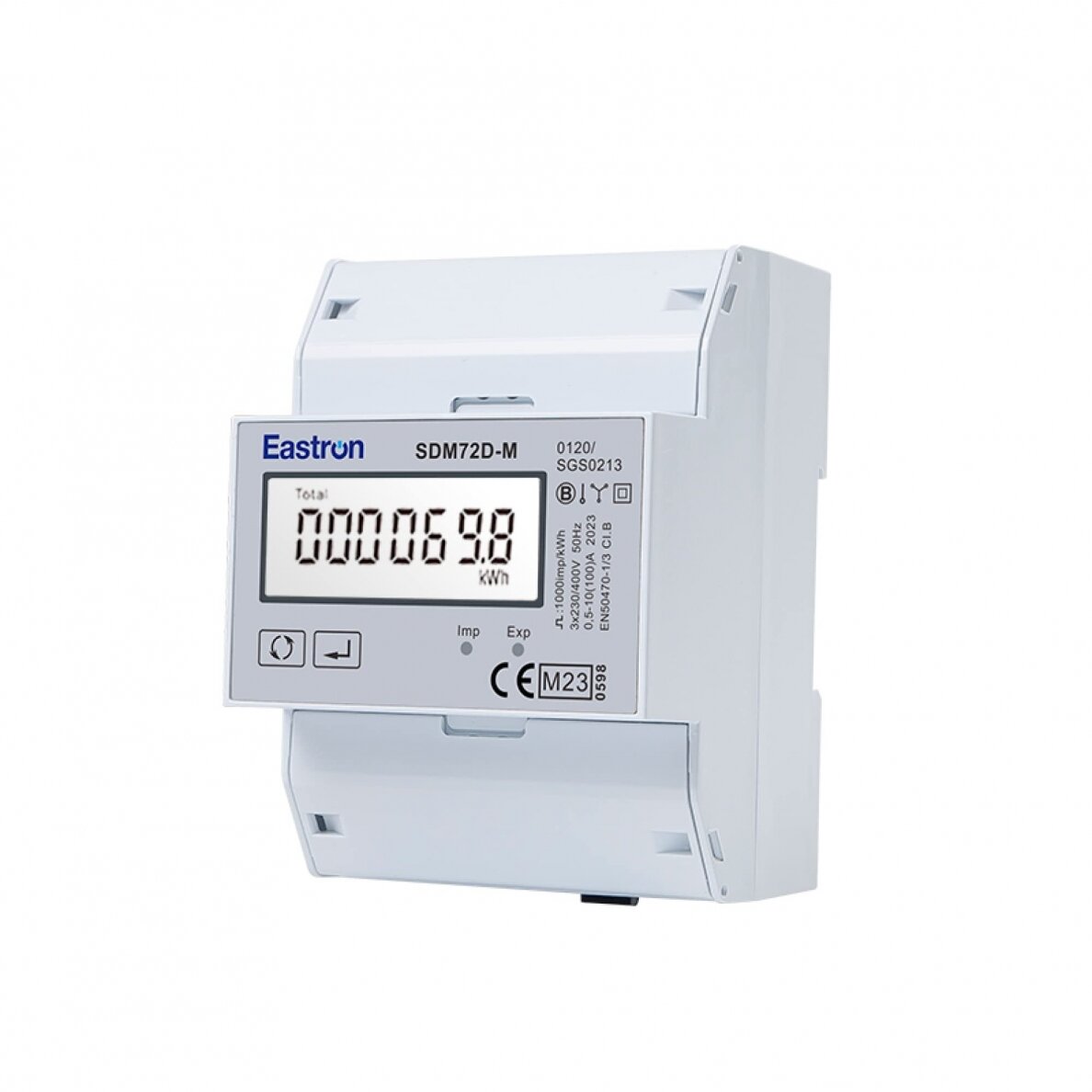

  • Jauns   Modulārs trīsfāžu elektroenerģijas skaitītājs | 100 A | 3×230/400 V | divvirzienu | RS485 Modbus | MID | DIN | Eastron SDM72D-M-MID

    Modulārs trīsfāžu elektroenerģijas skaitītājs | 100 A | 3×230/400 V | divvirzienu | RS485 Modbus | MID | DIN | Eastron SDM72D-M-MID

    Kods: SDM72D-M-MID
    Jautāt
    Cena 102.85 € ar PVN
    ( 85.00 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Tiešā pieslēguma trīsfāžu skaitītājs līdz 100 A ar RS485 Modbus RTU un MID B+D sertifikātu. Atsevišķi mēra no tīkla saņemto un tīklā nodoto aktīvo enerģiju un ir piemērots attālinātai uzskaitei.

  • Apraksts

    Modulārs trīsfāžu elektroenerģijas skaitītājs | 100 A | 3×230/400 V | divvirzienu | RS485 Modbus | MID | DIN | Eastron SDM72D-M-MID

    Eastron SDM72D-M-MID ir 4 moduļu DIN skaitītājs 3×230/400 V tīklam ar tiešo pieslēgumu līdz 100 A. Tas mēra aktīvo enerģiju abos virzienos un pārraida datus caur RS485 Modbus RTU.

    Galvenā doma:
    Tas ir vienkāršākais veids, kā iegūt MID apstiprinātu uzskaiti ar Modbus bez strāvmaiņiem. Viena ierīce sniedz precīzus kWh rādījumus un momentānās vērtības (V, A, W, PF, Hz) kontrolierim vai invertoram. Atsevišķi importa un eksporta reģistri ļauj to izmantot arī tur, kur enerģija plūst atpakaļ tīklā.
    Strāva
    10 (100) A
    Spriegums
    3×230/400 V
    Saskarne
    RS485 Modbus RTU
    Sertifikāts
    MID B+D
    ⇄
    Divvirzienu uzskaite
    Jā. Skaitītājs atsevišķi reģistrē importēto un eksportēto aktīvo enerģiju (kWh): mēra no tīkla saņemto un tīklā nodoto enerģiju. Saderība ar invertora jaudas / eksporta vadību jāapstiprina atsevišķi – ar divvirzienu uzskaiti vien tam nepietiek.

    Sakaru saskarnes un integrācija

    RS485 Modbus RTU
    Attālināta nolasīšana SCADA, BMS, PLC, Home Assistant vai saules invertora eksporta ierobežošanas sistēmā (ja invertors atbalsta šo skaitītāju); līdz 247 adresēm vienā līnijā.
    Impulsu izeja
    Noklusējums 1000 imp/kWh – enerģijas impulsi uz datu reģistratoru, PLC skaitītāja ieeju vai esošu impulsu savākšanas sistēmu.

    Darbības princips

    Montē uz 35 mm DIN sliedes un pieslēdz tieši 3P4W vai 1P2W ķēdē – bez strāvmaiņiem, līdz 100 A.

    Skaitītājs nepārtraukti mēra spriegumu, strāvu, jaudu un jaudas koeficientu, bet aktīvo enerģiju uzkrāj atsevišķos importa un eksporta reģistros.

    Rādījumi redzami apgaismotā LCD un tiek pārraidīti caur RS485 Modbus RTU un impulsu izeju – der gan rēķiniem, gan automātikai.

    Kāpēc izvēlēties Eastron SDM72D-M-MID?
    Tas apvieno trīs lietas, kas apakšuzskaitē vajadzīgas visbiežāk: tiešo pieslēgumu līdz 100 A, MID B+D sertifikātu un Modbus saskarni. Nav jāizvēlas starp „precīzu“ un „viedu“ skaitītāju.

    Tehniskā specifikācija

    Preces veids Modulārs trīsfāžu elektroenerģijas skaitītājs
    Ražotājs / modelis Eastron SDM72D-M-MID
    Pieslēgums Tiešais, līdz 100 A
    Nominālais spriegums 3×230/400 V AC (80–120 % Un)
    Strāva Ib (Imax) 10 (100) A; min. 0,5 A
    Starta strāva 40 mA (0,4 % Ib)
    Frekvence 50 Hz (MID versija)
    Precizitātes klase Aktīvā enerģija: 1. klase (IEC 62053-21) / B klase (EN 50470-1/3)
    MID Jā, MID B+D (2014/32/EU)
    Tarifi 1
    Enerģijas virziens Imports / eksports (divvirzienu)
    Mērāmie lielumi kWh (imports, eksports, kopā), W, V, A, PF, Hz
    Sakaru saskarne RS485 Modbus RTU, adreses 1–247 (noklusējums 9600 bps)
    Impulsu izeja Jā, noklusējums 1000 imp/kWh
    Tīkla sistēmas 3P4W, 1P2W
    Displejs LCD ar apgaismojumu, maks. 999999,9 kWh
    Pašpatēriņš ≤ 2 W / 10 VA fāzei
    Montāža / platums DIN 35 mm, 4 moduļi (72 mm)
    Izmēri (P×A×Dz) 72 × 100 × 66 mm
    Aizsardzības pakāpe IP51 (priekšpuse, telpām)
    Darba temperatūra −25…+55 °C
    Standarti IEC 62053-21, EN 50470-1, EN 50470-3, MID 2014/32/EU

    Galvenās funkcijas

    • Divvirzienu uzskaite – atsevišķi importa un eksporta kWh reģistri.
    • RS485 Modbus RTU – dati uz SCADA, BMS, PLC vai invertoru.
    • Impulsu izeja – noklusējums 1000 imp/kWh esošām impulsu sistēmām.
    • Momentānās vērtības – V, A, W, PF un Hz katrai fāzei.
    • MID B+D – uzskaites precizitāte apstiprināta saskaņā ar 2014/32/EU.
    • Tiešais 100 A pieslēgums – bez strāvmaiņiem.

    Ar ko atšķiras no līdzīgiem modeļiem?

    Eastron SDM72D-MID Tā pati SDM72 platforma, bet bez RS485 – tikai impulsu izeja un kopējā kWh summa; SDM72D-M-MID papildus ir Modbus un atsevišķa importa / eksporta uzskaite.
    Eastron SDM630-MT Arī 100 A, Modbus un MID, bet daudzfunkcionāls (vairāk parametru) un ar 4 tarifiem; SDM72D-M-MID ir vienkāršāks un lētāks, ja tarifi nav vajadzīgi.
    THORGEON 01007 RS485 Modbus un MID, 2 tarifi, bet maksimālā strāva 80 A; SDM72D-M-MID pieļauj tiešo pieslēgumu līdz 100 A.
    Schneider Acti9 iEM3150 Modbus un MID, bet tiešais pieslēgums līdz 63 A; SDM72D-M-MID ir lielāka rezerve – 100 A.

    Kur izmanto?

    • Saules elektrostacijas ar eksporta ierobežošanu (ja invertors atbalsta skaitītāju)
    • Īrnieku un telpu apakšuzskaite
    • Elektromobiļu uzlādes punkti
    • Ēku vadības sistēmas (BMS)
    • Ražošanas līniju un iekārtu patēriņa uzraudzība
    • Siltumsūkņi un katlu mājas
    • Mājas enerģijas uzraudzība ar Home Assistant

    Izmantošana pēc vajadzības

    Montētājiem.
    Viena 4 moduļu ierīce līdz 100 A bez strāvmaiņiem un ar standarta Modbus saskarni.
    Ēku pārvaldniekiem.
    MID apstiprināti rādījumi izmaksu sadalei starp īrniekiem.
    Saules elektrostaciju īpašniekiem.
    Skaidri redzams patēriņš un tīklā nodotā enerģija.

    Praktiskais pielietojums

    Ja komerciālā ēkā tiek izīrētas vairākas telpas un rēķini jāizraksta pēc faktiskā patēriņa, katrai telpai uzstāda SDM72D-M-MID, un visus skaitītājus pa vienu RS485 līniju nolasa centrālā sistēma – rēķini tiek sagatavoti pēc MID apstiprinātiem rādījumiem bez manuālas nolasīšanas.

    Plusi

    • Tiešais pieslēgums līdz 100 A
    • MID B+D sertifikāts
    • RS485 Modbus RTU un impulsu izeja
    • Atsevišķa importa un eksporta uzskaite
    • Kompakts – 4 moduļi (72 mm)
    • Apgaismots LCD displejs
    • Zems pašpatēriņš – ≤ 2 W / 10 VA fāzei

    Mīnusi / ierobežojumi

    • Tikai viens tarifs – vairāku tarifu uzskaitei izvēlieties Eastron SDM630-MT.
    • Nav paredzēts strāvām virs 100 A – tad vajadzīgs skaitītājs ar strāvmaiņiem (piem., Eastron SDM630MCT).
    • Nav bezvadu sakaru – Wi-Fi vajadzīga atsevišķa vārteja vai Wi-Fi modelis (piem., EL-TVPS3-80T).
    • Mazāk parametru nekā daudzfunkcionālajam SDM630 (nav THD un pieprasījuma jaudas).

    Drošības un montāžas piezīmes

    • Montāžu drīkst veikt tikai kvalificēts elektriķis, atslēdzot spriegumu.
    • Pirms skaitītāja uzstādiet atbilstošu aizsardzību (automātslēdzi vai drošinātājus) pēc kabeļa šķērsgriezuma.
    • Ievērojiet spaiļu marķējumu: fāžu ieejas / izejas un neitrāli nedrīkst sajaukt.
    • RS485 līniju ieguldiet ar vītā pāra kabeli un galos uzstādiet 120 Ω rezistorus.
    • IP51 korpuss paredzēts telpām – ārā montējiet tikai hermētiskā sadalnē.

    Ātrais izvēles ceļvedis

    100 A tiešais
    3×230/400 V
    RS485 Modbus RTU
    MID B+D
    Piemērots, ja nepieciešams:
    • MID apstiprināta uzskaite ar Modbus
    • atsevišķa no tīkla saņemtās un tīklā nodotās enerģijas mērīšana
    • tiešais pieslēgums līdz 100 A
    Pirms lietošanas pārbaudiet:
    • Vai slodze nepārsniedz 100 A
    • Vai kontrolieris / invertors atbalsta Eastron SDM72 Modbus reģistrus
    • Vai sadalnē ir vieta 4 moduļiem
    Svarīgs atgādinājums: Skaitītājs mēra un pārraida datus, bet neaizsargā ķēdi – tas neaizstāj automātslēdzi, releju vai sprieguma aizsardzību.

    BUJ

    Vai SDM72D-M-MID ir MID?
    Jā, Eastron norāda MID B+D sertifikāciju saskaņā ar 2014/32/EU.
    Vai tas mēra tīklā nodoto enerģiju?
    Jā, tas atsevišķi uzskaita importu un eksportu un tam ir Modbus saskarne; saderību ar invertora eksporta vadību pārbaudiet atsevišķi.
    Vai vajadzīgi strāvmaiņi?
    Nē, tas pieslēdzams tieši līdz 100 A.
    Vai to var izmantot vienfāzes tīklā?
    Jā, ražotājs norāda 1P2W slēguma shēmu.
    Cik tarifu ir skaitītājam?
    Viens – vairāku tarifu uzskaitei izvēlieties SDM630-MT.
    Kāds ir Modbus adrešu diapazons?
    Adresi iestata no 1 līdz 247, noklusējuma ātrums 9600 bps.

    Eastron SDM72D-M-MID – 100 A trīsfāžu skaitītājs ar Modbus un MID

    Trīsfāžu 100 A DIN skaitītājs ar RS485 Modbus RTU, MID B+D un divvirzienu uzskaiti – apakšuzskaitei un ēku automātikai.
