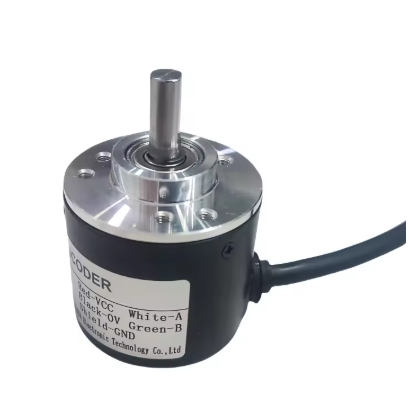

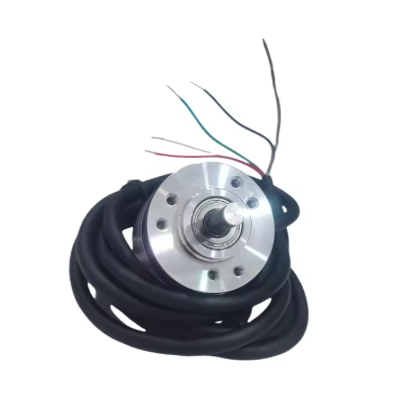

Optiskais rotācijas enkoders | 200 impulsu/apgr. | AB fāze | Push-Pull izeja | 5–24V DC | Ø38 mm | vārpsta 6x15 mm | leņķa, ātruma un pozīcijas mērīšanai

Tehniskās specifikācijas

Izejas tips: Push-Pull
Signāla tips: AB fāze
Izšķirtspēja: 200 impulsi uz apgriezienu (200 P/R)
Barošanas spriegums: 5–24 V DC
Korpusa ārējais diametrs: 38 mm
Vārpstas diametrs: 6 mm
Vārpstas garums: 15 mm

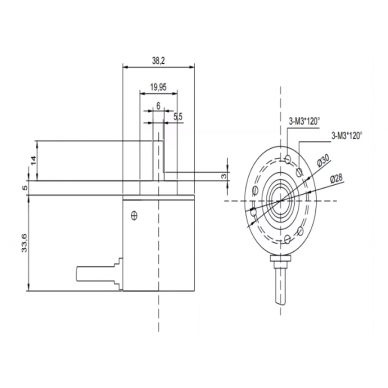

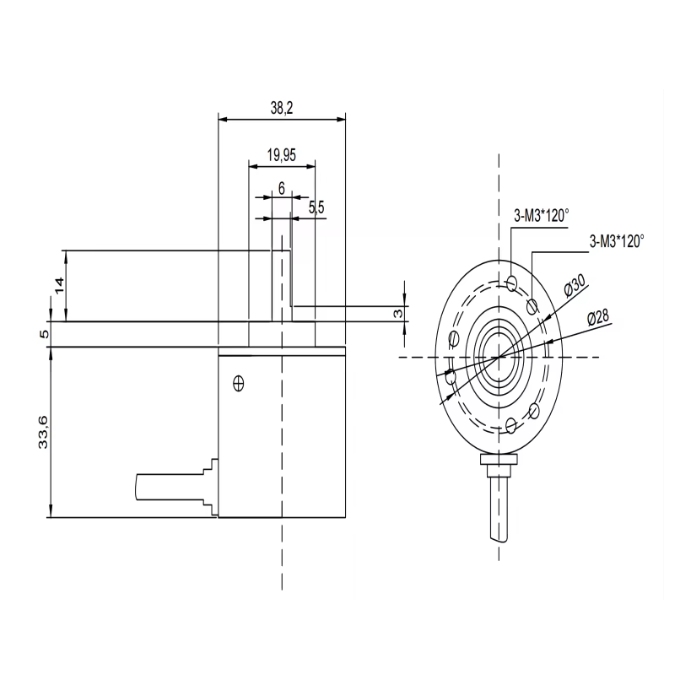

Montāžas tips: standarta montāža saskaņā ar montāžas rasējumiem

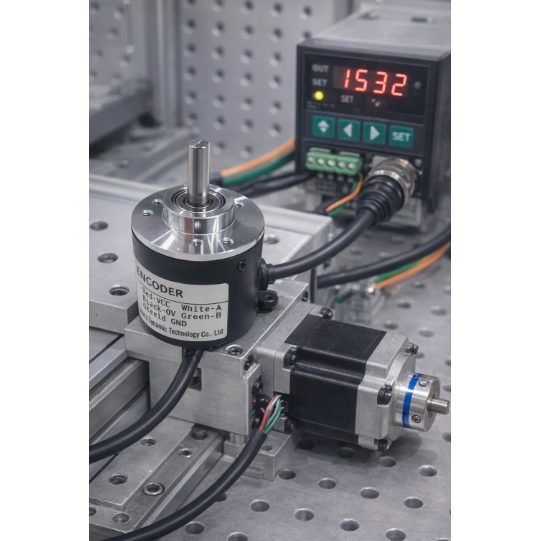

Pielietojums: automatizācijas iekārtas
Tehnoloģija: optiskā
Konstrukcijas īpašības: kompakts izmērs, vienkārša uzstādīšana

Funkcijas

Precīza pozīcijas noteikšana – optiskais sensors ģenerē impulsus, kas ļauj precīzi noteikt mehānisma pozīciju vai leņķi

Reāllaika ātruma mērīšana – pēc impulsu frekvences var noteikt motora vai mehānisma rotācijas ātrumu

Kustības virziena noteikšana – AB fāzes signāls ļauj noteikt rotācijas virzienu (uz priekšu / atpakaļ)

Stabils signāls vadības sistēmām – Push-Pull izeja nodrošina uzticamu signāla pārraidi pat garākos kabeļos

Vienkārša integrācija automatizācijas sistēmās – enkoders ir savietojams ar PLC, CNC kontrolieriem, mikrokontrolieriem un industriālajām vadības sistēmām

Kompakts dizains – Ø38 mm korpuss ļauj integrēt enkoderu arī ierīcēs ar ierobežotu montāžas vietu

Pielietojums

Automatizācijas sistēmu projektētājiem un inženieriem
Elektromontieriem un automatizācijas speciālistiem
Tehnoloģisko iekārtu ražotājiem
DIY un tehnoloģiju entuziastiem

Plusi

Precīzs optiskais mērīšanas princips
AB fāzes signāls ļauj noteikt rotācijas virzienu
Push-Pull izeja – stabils signāls vadības sistēmām
Plašs barošanas sprieguma diapazons (5–24 V DC)
Kompakts Ø38 mm korpuss
Vienkārša montāža
Savietojams ar PLC, CNC un mikrokontrolieru sistēmām
Uzticama darbība automatizācijas iekārtās

Mīnusi

200 P/R izšķirtspēja var būt par mazu ļoti precīzām sistēmām
Nepieciešama precīza mehāniskā montāža
Optiskie enkoderi ir jutīgāki pret putekļiem nekā magnētiskie
