  • Jauns   Telpas mitruma un temperatūras pārveidotājs | 0–100 % RH | 0–5 / 0–10 V, RS485 Modbus RTU | 24 V AC/DC | VTS RH+T-SENS-D-MODRTU

    Telpas mitruma un temperatūras pārveidotājs | 0–100 % RH | 0–5 / 0–10 V, RS485 Modbus RTU | 24 V AC/DC | VTS RH+T-SENS-D-MODRTU

    Kods: RH+T-SENS-D-MODRTU
    Jautāt
    Cena 72.60 € ar PVN
    ( 60.00 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Relatīvā mitruma un temperatūras pārveidotājs VTS ventilācijas iekārtām un BMS. Mitrumu nodod ar 0–5 V vai 0–10 V signālu, mitrumu un temperatūru – pa RS485 Modbus RTU. Barošana 24 V AC/DC.

  • Apraksts

    Mitruma un temperatūras pārveidotājs VTS RH+T-SENS-D-MODRTU

    VTS RH+T-SENS-D-MODRTU – pārveidotājs ar Sensirion SHT31 elementu, kas mēra relatīvo mitrumu un temperatūru. Mitruma diapazons – 0–100 % RH, precizitāte – ±2 % RH (0–90 % RH). Izejas – 0–5 / 0–10 V mitrumam un RS485 Modbus RTU, barošana – 24 V AC/DC.

    Galvenā doma:
    Viens pārveidotājs dod gan analogo mitruma signālu vienkāršam kontrolierim, gan digitālus datus BMS sistēmai. Modbus reģistros papildus pieejama temperatūra (±0,25 °C), tāpēc atsevišķs temperatūras sensors nav vajadzīgs.
    Mitruma diapazons
    0–100 % RH
    Precizitāte
    ±2 % RH
    Izejas
    0–5 / 0–10 V, Modbus RTU
    Barošana
    24 V AC/DC

    Sakaru saskarnes un integrācija

    RS485 Modbus RTU Mitrumu un temperatūru nolasa reģistros; adreses 1–247, ātrums 2400–19200 bps ar DIP slēdžiem (programmatiski līdz 115200).
    0–5 V / 0–10 V Analogais relatīvā mitruma signāls; diapazonu izvēlas ar DIP slēdzi, slodze >1 kΩ.
    VTS uPC3 / BMS Ražotājs to paredz VTS iekārtām ar uPC3 kontrolieri; pa Modbus RTU to var pieslēgt arī citām BMS.

    Darbības princips

    Pārveidotāju pieslēdz 24 V AC/DC barošanai, analogajai ieejai un (vai) RS485 līnijai. Ar DIP slēdžiem izvēlas 0–5 vai 0–10 V diapazonu, Modbus ātrumu un 120 Ω terminatoru.

    SHT31 elements reizi sekundē mēra relatīvo mitrumu un temperatūru. Mitrumu izvada analogā signālā, abas vērtības pieejamas Modbus reģistros.

    Kontrolieris vai BMS pēc mitruma regulē ventilāciju, mitrināšanu vai žāvēšanu un saņem temperatūru bez atsevišķa sensora.

    Kāpēc izvēlēties VTS RH+T-SENS-D-MODRTU?
    Pārveidotājam ir dokumentēti parametri un Modbus reģistru karte, tāpēc integrācija BMS ir vienkārša. Analogā izeja ļauj to izmantot arī ar vienkāršu kontrolieri bez Modbus.

    Tehniskā specifikācija

    Preces veids Relatīvā mitruma un temperatūras pārveidotājs
    Ražotājs / modelis VTS RH+T-SENS-D-MODRTU (VTS kods 1-2-1205-3013)
    Sensora elements Sensirion SHT31
    Mitruma diapazons 0–100 % RH, izšķirtspēja 0,01 % RH
    Mitruma precizitāte (25 °C) ±2 % RH (0–90 % RH), ±3 % RH pārējā diapazonā
    Histerēze ±0,8 % RH
    Mitruma reakcijas laiks 8 s (gaisa plūsma >1 m/s)
    Temperatūras precizitāte ±0,25 °C, nolasa pa Modbus
    Analogā izeja 0–5 V vai 0–10 V (DIP slēdzis), tikai relatīvais mitrums, slodze >1 kΩ
    Digitālā saskarne RS485 Modbus RTU, adreses 1–247, 2400–19200 bps (programmatiski līdz 115200), paritāte none/even/odd
    Modbus funkcijas 0x03, 0x06, 0x10
    Līnijas terminators 120 Ω, ieslēdz ar DIP slēdzi
    Barošana 24 V DC (20–30 V) vai 24 V AC (20–28 V)
    Darba temperatūra 0…+50 °C, gaiss bez putekļiem un neitrālas gāzes
    Korpusa izmēri 80 × 82 × 55 mm (bez zondes)
    Pieslēgums skrūvju spailes, 5 mm solis

    Galvenās funkcijas

    • Divas izejas – analogā 0–5 / 0–10 V un RS485 Modbus RTU
    • Temperatūra pa Modbus – papildu mērījums bez atsevišķa sensora
    • SHT31 elements – ±2 % RH un ±0,25 °C
    • DIP slēdži – izejas diapazons, ātrums un terminators bez programmēšanas
    • Plaša Modbus iestatījumu izvēle – adreses 1–247, paritāte, stopbiti
    • 24 V AC/DC barošana – der standarta ventilācijas kontrolieriem

    Ar ko atšķiras no līdzīgiem?

    Sentera RSTHM-2 (22725) Telpas Modbus sensors ar PoM 24 V DC – barošana un dati pa vienu kabeli.
    Telpas T/RH sensors ar LCD (5272) Ir displejs un 0–10 V / 4–20 mA, bet nav Modbus un apstiprinātas specifikācijas.
    Kanāla RH sensors 0–5 / 0–10 V (3480) Kanāla mitruma sensors ar analogo izeju, Modbus nosaukumā nav norādīts.

    Kur izmanto?

    • VTS ventilācijas iekārtas ar uPC3 kontrolieri
    • Biroji un sanāksmju telpas
    • Skolas un sabiedriskās ēkas
    • Noliktavas un arhīvi
    • BMS vadītas telpas
    • Tehniskās telpas ar ventilāciju

    Lietošana pēc vajadzības

    Iesācējam.
    Pieslēdziet 24 V barošanu un analogo izeju kontrolierim, ar DIP slēdzi izvēlieties 0–10 V.
    Pieredzējušam montētājam.
    Izmantojot RS485, iestatiet adresi un ātrumu, terminatoru ieslēdziet tikai līnijas galā, ekrānu pieslēdziet PE barošanas pusē.
    Inženierim / projektētājam.
    BMS integrācijai izmantojiet VTS reģistru karti: mitrums, temperatūra, statuss, ierīces ID un programmatūras versija.

    Praktiskais pielietojums

    Situācija: birojā darbojas VTS ventilācijas iekārta, un BMS vajag telpas mitruma un temperatūras datus. Risinājums: uzstāda RH+T-SENS-D-MODRTU, pieslēdz 24 V un RS485 līnijai. Rezultāts: BMS pa Modbus saņem mitrumu un temperatūru, un ventilāciju regulē pēc reālā telpas stāvokļa.

    Plusi / priekšrocības

    • Analogā un Modbus RTU izeja vienā ierīcē
    • Precizitāte ±2 % RH un ±0,25 °C
    • Dokumentēta Modbus reģistru karte
    • Iestatījumi ar DIP slēdžiem
    • Iebūvēts 120 Ω terminators
    • Barošana 24 V AC vai DC

    Mīnusi / ierobežojumi

    • Analogā signālā tiek nodots tikai mitrums – temperatūra tikai pa Modbus
    • Darba temperatūra 0…+50 °C – neder aukstām telpām un āra gaisam
    • IP klase nav norādīta – neder mitrām un agresīvām vidēm
    • Nav displeja – rādījumiem uz vietas izvēlieties LCD versiju, piemēram, telpas T/RH sensoru ar LCD (5272)

    Drošības un montāžas piezīmes

    • ⚡ Barošana tikai 24 V DC (20–30 V) vai 24 V AC (20–28 V) – 230 V AC sabojās pārveidotāju.
    • ⚡ Pieslēgumus veiciet ar atslēgtu barošanu; montē kvalificēts speciālists.
    • RS485: RXTX+ pieslēdziet līnijai A, RXTX− – B; 120 Ω terminatoru ieslēdziet tikai līnijas galos.
    • Traucējumu gadījumā izmantojiet ekranētu kabeli, ekrānu pieslēdziet tuvākajam PE barošanas pusē.
    • Lietojiet gaisā bez putekļiem ar neitrālām gāzēm, 0…+50 °C.

    Ātrs izvēles ceļvedis

    0–100 % RH
    ±2 % RH
    0–5 / 0–10 V + Modbus RTU
    24 V AC/DC
    Piemērots, ja nepieciešams:
    • mitruma signāls un Modbus dati vienlaikus
    • integrācija VTS uPC3 vai BMS
    • temperatūra pa Modbus bez atsevišķa sensora
    • 24 V AC/DC barošana
    Pārbaudiet pirms izvēles:
    • vai vajadzīga telpas vai kanāla izpilde
    • vai kontrolierim vajag 0–5 V vai 0–10 V
    • Modbus adresi un ātrumu jūsu tīklā
    • vai vides temperatūra ir 0…+50 °C
    Svarīgs atgādinājums: Pārveidotājs mēra un nodod datus, bet releja izejas tam nav – mitrinātāju vai ventilatoru vada VTS kontrolieris vai BMS. Temperatūra pieejama tikai pa Modbus.
    ☝ Elsprendimai.eu iesaka:

    BUJ

    Vai analogā izeja nodod temperatūru?
    Nē. Analogais 0–5 / 0–10 V signāls nodod tikai relatīvo mitrumu. Temperatūru nolasa pa Modbus RTU.
    Kā izvēlēties 0–5 vai 0–10 V?
    Ar DIP slēdzi. Piemēram, 50 % RH atbilst 2,5 V (0–5 V) vai 5,0 V (0–10 V).
    Kādi ir Modbus iestatījumi?
    Adreses 1–247, ātrums 2400–19200 bps ar DIP slēdžiem vai programmatiski līdz 115200, paritāte none/even/odd, 1 vai 2 stopbiti.
    Kāds barošanas spriegums vajadzīgs?
    24 V DC (20–30 V) vai 24 V AC (20–28 V).
    Vai tas ir telpas vai kanāla pārveidotājs?
    VTS e-veikalā kods RH+T-SENS-D-MODRTU norādīts kā kanāla, bet dokumentācijā paredzēts arī telpas tips. Izpildi precizējiet pirms pasūtīšanas.
    Vai der ne-VTS iekārtām?
    Jā, ja kontrolieris pieņem 0–5 / 0–10 V signālu vai Modbus RTU pa RS485.

    Avoti: VTS HUMID_EN_2.0 dokumentācija, VTS AHU e-veikals, VTS HUMID_ROOM_EN. Pārbaudīts 2026-10-19.

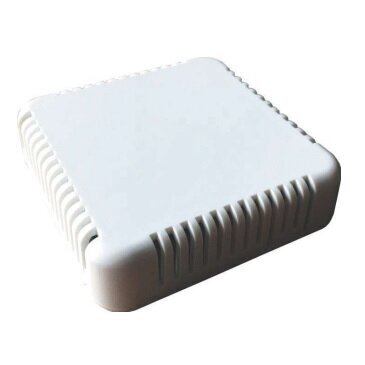

    VTS RH+T-SENS-D-MODRTU mitruma un temperatūras pārveidotājs

    VTS RH+T-SENS-D-MODRTU – mitruma un temperatūras pārveidotājs ar 0–5 / 0–10 V izeju, RS485 Modbus RTU un 24 V AC/DC barošanu. Der VTS ventilācijas iekārtām un BMS sistēmām.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
