  • Jauns   Kanāla mitruma sensors | 0–100 % RH | 0–5 V / 0–10 V

    Kanāla mitruma sensors | 0–100 % RH | 0–5 V / 0–10 V

    Kods: SKU#165268873591752961
    Jautāt
    Cena 84.70 € ar PVN
    ( 70.00 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Kanāla relatīvā mitruma sensors ventilācijas gaisa vadiem. Mēra līdz 100 % RH un nodod kontrolierim analogo 0–5 V vai 0–10 V signālu.

  • Apraksts

    Kanāla mitruma sensors | 0–100 % RH | 0–5 V / 0–10 V

    Kanāla sensors mēra gaisa relatīvo mitrumu ventilācijas gaisa vadā ar metāla zondi. Pēc piegādātāja datiem mērījumu diapazons sasniedz 100 % RH, izeja – 0–5 V / 0–10 V. Ražotājs nav apstiprināts, tāpēc precīzus parametrus precizējiet pirms pasūtīšanas.

    Galvenā doma:
    Mitrums gaisa vadā atspoguļo visas apkalpojamās zonas stāvokli, tāpēc kontrolieris var regulēt ventilāciju, mitrināšanu vai žāvēšanu pēc reālās vajadzības. Analogo signālu pieslēdz tieši kontroliera ieejai.
    Montāža
    Kanāla
    Mēra
    Relatīvais mitrums
    Diapazons
    līdz 100 % RH
    Izeja
    0–5 V / 0–10 V

    Sakaru saskarnes un integrācija

    0–5 V / 0–10 V Analogais mitruma signāls ventilācijas un HVAC kontrolieriem.

    Darbības princips

    Zondi ievieto gaisa vadā taisnā posmā, korpusu stiprina ārpusē. Pieslēdz barošanu un analogo izeju uz kontrolieri.

    Sensors mēra gaisa relatīvo mitrumu un pārvērš to 0–5 V vai 0–10 V signālā.

    Pēc signāla kontrolieris maina ventilatoru ātrumu, ieslēdz mitrinātāju vai mitruma savācēju.

    Kāpēc izvēlēties kanāla mitruma sensoru?
    Sensors dod vienkāršu analogo signālu, ko pieņem lielākā daļa ventilācijas kontrolieru. Tas ļauj ieviest mitruma vadību tur, kur Modbus nav vajadzīgs.

    Tehniskā specifikācija

    Preces veids Kanāla relatīvā mitruma sensors
    Ražotājs / modelis nav apstiprināts
    Montāža gaisa vadā, metāla zonde
    Mērāmais lielums relatīvais mitrums
    Mērījumu diapazons līdz 100 % RH (pēc piegādātāja datiem)
    Izeja 0–5 V / 0–10 V (pēc piegādātāja datiem)

    Galvenās funkcijas

    • Analogā izeja – 0–5 V / 0–10 V standarta kontrolieriem
    • Metāla kanāla zonde – mērījums gaisa plūsmā
    • Diapazons līdz 100 % RH – der arī mitram nosūces gaisam
    • Vienkāršs pieslēgums – bez programmēšanas un Modbus iestatījumiem
    • Montāža uz gaisa vada – korpuss ārpusē, apkope bez gaisa vada atvēršanas

    Ar ko atšķiras no līdzīgiem?

    Sentera DSTHF-3 (22713) Kanāla T/RH pārveidotājs ar apstiprinātu specifikāciju un Modbus RTU – dokumentētiem projektiem.
    Kanāla T/RH sensors ar LCD (5273) Mēra arī temperatūru, ir LCD un 0–10 V / 4–20 mA izeja.
    Telpas RH sensors ar Modbus RTU (3481) VTS pārveidotājs ar 0–5 / 0–10 V un RS485 Modbus RTU, temperatūra pa Modbus.

    Kur izmanto?

    • Ventilācijas iekārtu nosūces gaisa vadi
    • Rekuperatori
    • Baseinu un SPA ventilācija
    • Mitrināšanas sistēmu vadība
    • Noliktavu un ražošanas telpu ventilācija
    • Gaisa apstrādes iekārtas

    Lietošana pēc vajadzības

    Iesācējam.
    Pārbaudiet, vai kontrolieris pieņem 0–5 V vai 0–10 V, un pieslēdziet atbilstošo izeju.
    Pieredzējušam montētājam.
    Ievietojiet zondi gaisa vada vidū taisnā posmā, tālāk no mitrinātāja, sildītāja un līkumiem.
    Inženierim / projektētājam.
    Ja vajag temperatūru, Modbus vai dokumentētus parametrus, izvēlieties Sentera DSTHF-3 vai DCTHM-2.

    Praktiskais pielietojums

    Situācija: baseina ventilācijas iekārtas kontrolierim ir brīva 0–10 V ieeja, bet nosūces gaisa mitrums mainās atkarībā no apmeklētāju skaita. Risinājums: nosūces gaisa vadā uzstāda kanāla mitruma sensoru. Rezultāts: kontrolieris palielina gaisa daudzumu tikai tad, kad mitrums pieaug, bet mierīgā laikā taupa enerģiju.

    Plusi / priekšrocības

    • Analogā 0–5 V / 0–10 V izeja
    • Metāla kanāla zonde
    • Diapazons līdz 100 % RH
    • Vienkāršs pieslēgums esošiem kontrolieriem
    • Korpuss ārpus gaisa vada – ērta apkope

    Mīnusi / ierobežojumi

    • Ražotājs un pilna specifikācija nav apstiprināti
    • Temperatūras mērījums nav norādīts – T un RH izvēlieties kanāla T/RH sensoru ar LCD (5273)
    • Nav Modbus – digitālai integrācijai izvēlieties Sentera DCTHM-2 (22712)

    Drošības un montāžas piezīmes

    • ⚡ Pieslēgumus veiciet ar atslēgtu barošanu.
    • ⚡ Pirms pieslēgšanas pārbaudiet barošanas spriegumu un spaiļu marķējumu uz ierīces etiķetes.
    • Signāla kabeļus velciet atsevišķi no spēka kabeļiem; garām līnijām izmantojiet ekranētu kabeli.
    • Nemontējiet zondi tieši aiz mitrinātāja – pilieni un migla izkropļos rādījumus.

    Ātrs izvēles ceļvedis

    Kanāla
    RH
    līdz 100 % RH
    0–5 / 0–10 V
    Piemērots, ja nepieciešams:
    • analogais mitruma signāls kontrolierim
    • mērījums gaisa vadā
    • mitruma vadība bez Modbus
    • vienkāršs pieslēgums
    Pārbaudiet pirms izvēles:
    • barošanas spriegumu pēc ierīces etiķetes
    • vai kontrolieris pieņem 0–5 V vai 0–10 V
    • zondes garumu attiecībā pret gaisa vada diametru
    • vai nav vajadzīgs arī temperatūras mērījums
    Svarīgs atgādinājums: Tas ir mērīšanas sensors, nevis higrostats: releja izejas tam nav, un tas pats nevada mitrinātāju vai ventilatoru. Lēmumu pēc tā signāla pieņem kontrolieris.
    ☝ Elsprendimai.eu iesaka:

    BUJ

    Vai sensors mēra temperatūru?
    Nosaukumā norādīts tikai relatīvais mitrums. Ja vajag arī temperatūru, izvēlieties kanāla T/RH sensoru.
    Kuru izeju izvēlēties – 0–5 V vai 0–10 V?
    To, ko pieņem jūsu kontroliera analogā ieeja. Lielākā daļa ventilācijas kontrolieru izmanto 0–10 V.
    Vai sensors pats var ieslēgt mitrinātāju?
    Nē. Tas sūta analogo signālu, bet lēmumu pieņem kontrolieris. Tiešai vadībai vajag higrostatu ar releju.
    Kur gaisa vadā montēt zondi?
    Taisnā gaisa vada posmā, zondes gals – plūsmas vidū, tālāk no mitrinātājiem, sildītājiem un līkumiem.
    Vai ir Modbus versija?
    Šim sensoram Modbus nav norādīts. Analogā un Modbus izeja ir VTS telpas pārveidotājam (3481), kanāla montāžai – Sentera DCTHM-2.
    Vai der baseina ventilācijai?
    Jā, kā mitruma signāls kontrolierim. Zondi montējiet nosūces gaisa vadā, nevis pašā baseina zālē.

    Avoti: piegādātāja preces nosaukums un foto; ražotāja datu lapa nav atrasta. Pārbaudīts 2026-10-19.

    Kanāla mitruma sensors 0–5 V / 0–10 V

    Kanāla relatīvā mitruma sensors ar metāla zondi un 0–5 V / 0–10 V izeju ventilācijas kontrolieriem. Der nosūces gaisa vadiem, rekuperatoriem un baseinu ventilācijai.

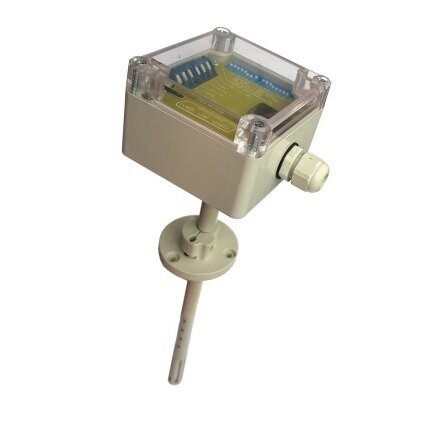

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
