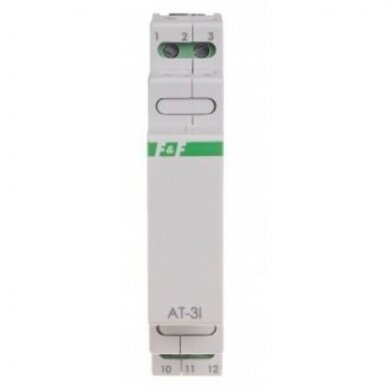

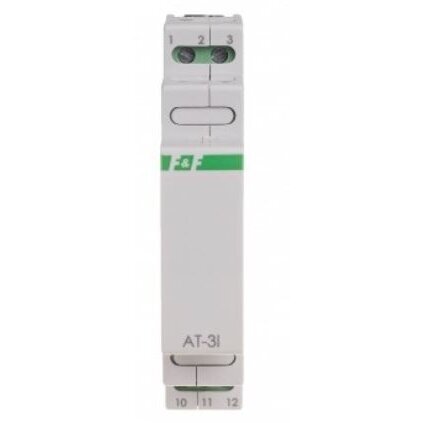

Temperatūras pārveidotājs PT100 uz 4–20 mA | −100…+100 °C | 9–30 V DC | 1 DIN modulis | bez sensora | F&F AT-3I

Kods: AT-3I

Jautāt

Pievienot salīdzināšanaiNoņemt no salīdzināšanas Salīdzināt preces (0)

Pievienot vēlmju sarakstam

Cena 74.19 € ar PVN
( 61.31 € bez PVN )

Neapmierina cena? Piedāvā savējo!

Uz grozu

F&F AT-3I pārvērš PT100 sensora signālu 4–20 mA diapazonā −100…+100 °C un ļauj to pārraidīt līdz 300 m. Barošana 9–30 V DC, 1 modulis uz DIN sliedes, sensors komplektā nav iekļauts.

Apraksts

Temperatūras pārveidotājs PT100 → 4–20 mA | −100…+100 °C | 9–30 V DC | 1 DIN modulis | bez sensora | F&F AT-3I

F&F AT-3I – temperatūras pārveidotājs, kas ārējā PT100 sensora pretestību pārvērš standarta 4–20 mA strāvas signālā. Mērījumu diapazons – −100…+100 °C. Pārveidotājs aizņem 1 moduli (18 mm) uz 35 mm DIN sliedes, barošana – 9–30 V DC. Sensors komplektā nav iekļauts – to izvēlas atbilstoši vietai (cauruļvads, tvertne, gaiss).

⚠ Barošana tikai 9–30 V DC. Nepieslēdziet pārveidotāju tieši 230 V AC tīklam – tas tiks sabojāts.

Galvenā doma:
Daudzi kontrolieri, PLC un indikatori pieņem 4–20 mA, bet ne tiešu PT100 sensoru. AT-3I kļūst par tiltu starp sensoru un kontrolieri: strāvas signāls ir noturīgs pret traucējumiem un to var pārraidīt pa kabeli līdz 300 m. Tā temperatūru var mērīt tālu no sadalnes, nemainot kontrolieri.

Ieeja
PT100

Diapazons
−100…+100 °C

Izeja
4–20 mA

Barošana
9–30 V DC

Darbības princips

PT100 – platīna pretestības sensors, kura pretestība 0 °C temperatūrā ir 100 Ω (IEC 60751); temperatūrai pieaugot, pretestība palielinās. AT-3I mēra šo pretestību un aprēķina temperatūru.

Izmērītā vērtība diapazonā −100…+100 °C tiek pārrēķināta 4–20 mA analogajā strāvas signālā. Izejā ir uzstādīts traucējumu filtrs.

Strāvas signāls maz atkarīgs no kabeļa pretestības, tāpēc izejas signāla kabelis var būt līdz 300 m garš. Pieslēgšanai izmanto noņemamas 2,5 mm² spailes.

Kāpēc noderīgs PT100 pārveidotājs uz 4–20 mA?
Tas ļauj pieslēgt PT100 sensoru jebkurai iekārtai ar 4–20 mA ieeju – PLC, kontrolierim, indikatoram vai reģistratoram. Signāls tiek pārraidīts lielā attālumā bez precizitātes zuduma kabeļa dēļ.

Tehniskās specifikācijas

Preces veids	Temperatūras pārveidotājs ar strāvas izeju
Ražotājs / modelis	F&F / AT-3I (MAX-AT-3I)
Barošanas spriegums	9–30 V DC
Sensora tips	PT100 (ārējs, komplektā nav iekļauts)
Saderīga zonde	F&F RT56 (PT100)
Mērījumu diapazons	−100…+100 °C
Izejas signāls	4–20 mA
Maksimālā mērījumu kļūda	±1,0 °C
Apstrādes kļūda	±0,5 %
Izejas signāla kabeļa garums	līdz 300 m
Jaudas patēriņš	0,8 W
Spailes	Noņemamas, 2,5 mm²
Pievilkšanas moments	0,4 N·m
Darba temperatūra	−20…+50 °C
Platums	1 modulis (18 mm)
Montāža	Uz 35 mm DIN sliedes
Aizsardzības pakāpe	IP20

Galvenās funkcijas

PT100 → 4–20 mA – sensora pretestība tiek pārvērsta standarta rūpnieciskā signālā.
Diapazons −100…+100 °C – saldēšanai, apkurei, ventilācijai un tehnoloģiskajiem procesiem.
Traucējumu filtrs izejā – stabilāks signāls sadalnē ar frekvenču pārveidotājiem un kontaktoriem.
Signāla kabelis līdz 300 m – kontrolieris var atrasties tālu no mērīšanas vietas.
Barošana 9–30 V DC – der standarta 12 V vai 24 V DC avots.
1 modulis uz DIN sliedes – sadalnē aizņem tikai 18 mm.
Noņemamas spailes – ērta nomaiņa, neatvienojot vadus no spailēm.
Zems patēriņš 0,8 W – neliela slodze barošanas avotam.

Ar ko atšķiras no līdzīgiem?

Pārveidotājs ar regulējamu diapazonu	Ļauj iestatīt šaurāku vai plašāku mērījumu intervālu. AT-3I diapazons ir fiksēts – −100…+100 °C, tāpēc nekas nav jākonfigurē.
Galviņā montējams pārveidotājs	Uzstāda sensora pieslēguma galviņā pie objekta. AT-3I novieto sadalnē uz DIN sliedes, kur to ērti apkalpot.
PT100 tieši kontrolierī	Iespējams tikai tad, ja kontrolierim ir RTD ieeja. Ar 4–20 mA pārveidotāju der jebkura analogā strāvas ieeja, un signāls labāk panes garu kabeli.

Kur to izmanto?

Siltummezglu un katlu māju automātika
Ventilācijas un gaisa kondicionēšanas sistēmas
Saldēšanas kameras un saldēšanas iekārtas
Tehnoloģisko šķidrumu un tvertņu temperatūras kontrole
Ēku vadības sistēmas (BMS) un datu reģistrēšana
Indikatori un PLC ar 4–20 mA ieejām

Izmantošana pēc vajadzības

Iesācējam.
Pieslēdziet PT100 sensoru, 24 V DC barošanu un 4–20 mA izeju indikatoram vai kontrolierim – pārveidotājs nav jākonfigurē.

Pieredzējušam montētājam.
Signāla kabelim izmantojiet ekranētu vītā pāra kabeli un novietojiet to atsevišķi no spēka kabeļiem – 300 m attālums tiek izmantots bez traucējumiem.

Energētiķim / projektētājam.
Novērtējiet kopējo kļūdu: sensora klasi, pārveidotāja kļūdu (±1,0 °C, apstrādes ±0,5 %) un kontroliera ieejas precizitāti.

Praktiskais pielietojums

Siltummezgla kontrolierim ir tikai 4–20 mA ieejas, bet atgaitas ūdens temperatūra jāmēra kolektorā 120 m attālumā. Kolektorā uzstāda PT100 sensoru čaulā, sadalnē – AT-3I un 24 V DC barošanas avotu. Kontrolieris saņem stabilu strāvas signālu, kas nav jutīgs pret kabeļa garumu.

Plusi / priekšrocības

Gatavs lietošanai – bez konfigurēšanas
Standarta 4–20 mA izeja
Signāla pārraide līdz 300 m
Plašs barošanas diapazons 9–30 V DC
Šaurs korpuss – 1 modulis
Traucējumu filtrs izejā
Eiropas ražotāja izstrādājums (F&F, Polija)

Mīnusi / ierobežojumi

Fiksēts diapazons −100…+100 °C – augstākām temperatūrām nav piemērots
Sensors komplektā nav iekļauts
Nepieciešams atsevišķs DC barošanas avots
IP20 – montāža tikai sadalnē

Drošības un montāžas piezīmes

⚡ Ja sadalnē ir 230 V AC ķēdes, montē kvalificēts elektriķis pēc sprieguma atslēgšanas.
Barojiet pārveidotāju tikai ar 9–30 V DC – 230 V AC to sabojās.
Sensora un signāla kabeļus izvietojiet atsevišķi no spēka kabeļiem; ieteicams ekranēts kabelis.
Pievelciet spailes ar 0,4 N·m momentu, vadi līdz 2,5 mm².
Ievērojiet darba temperatūru −20…+50 °C sadalnē.
Sensora pieslēguma shēmu pārbaudiet ražotāja instrukcijā.

Ātrais izvēles ceļvedis

PT100

−100…+100 °C

4–20 mA

9–30 V DC

Piemērots, ja nepieciešams:

pieslēgt PT100 sensoru 4–20 mA ieejai
pārraidīt temperatūras signālu lielā attālumā
mērīt temperatūru −100…+100 °C robežās
kompakts risinājums uz DIN sliedes

Pārbaudiet pirms izvēles:

vai mērāmā temperatūra nepārsniedz +100 °C
vai jums ir PT100 sensors (nevis PT1000, NTC vai KTY)
vai ir pieejams 9–30 V DC barošanas avots
kontroliera ieejas tipu – 4–20 mA

Svarīgs atgādinājums: AT-3I darbojas tikai ar PT100 sensoru un tikai −100…+100 °C diapazonā. Ar PT1000, NTC vai termopāri tas nedarbosies.

☝ Elsprendimai.eu iesaka:

24 V DC barošanas avoti uz DIN sliedes – pārveidotāja barošanai.
Temperatūras sensori – PT100 sensora izvēlei atbilstoši mērīšanas vietai.
Čaula temperatūras sensoram – ja sensoru montē cauruļvadā vai tvertnē.
Sensoru izvēles ceļvedis – izvēloties starp PT100, PT1000 un NTC.

BUJ

Vai AT-3I tiek pārdots ar sensoru?
Nē. Pārveidotājs tiek piegādāts bez sensora – PT100 sensors jāiegādājas atsevišķi atbilstoši mērīšanas vietai.

Vai var pieslēgt PT1000 sensoru?
Nē. AT-3I paredzēts PT100 sensoram; ar PT1000 mērījums būs nepareizs.

Cik garš var būt signāla kabelis?
Ražotājs norāda izejas signāla kabeļa garumu līdz 300 m.

Kāds barošanas avots ir piemērots?
Jebkurš stabilizēts 9–30 V DC avots; sadalnēs visbiežāk izmanto 24 V DC avotu uz DIN sliedes.

Kāda ir pārveidotāja kļūda?
Maksimālā mērījumu kļūda – ±1,0 °C, apstrādes kļūda – ±0,5 %. Tai pieskaitāma arī sensora precizitātes klase.

Vai var mērīt temperatūru virs +100 °C?
Nē, AT-3I diapazons ir −100…+100 °C. Augstākām temperatūrām nepieciešams pārveidotājs ar plašāku diapazonu.

Avoti: F&F Filipowski (Polija) AT-3I produkta lapa un datu lapa. Pārbaudīts 2026-10-18.
