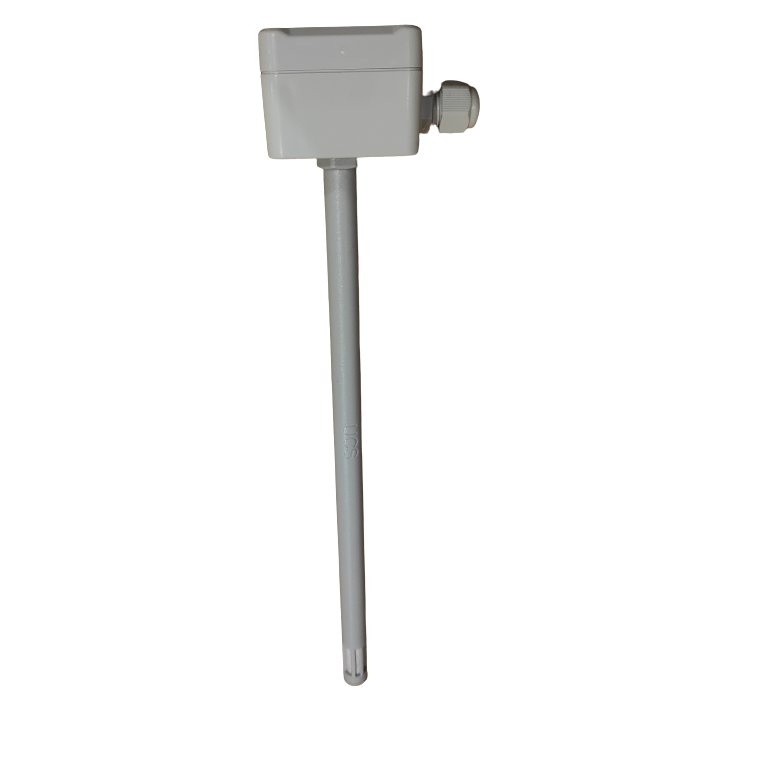

  • Jauns   Kanāla temperatūras sensors | PT100 | 100 Ω pie 0 °C | IEC 60751

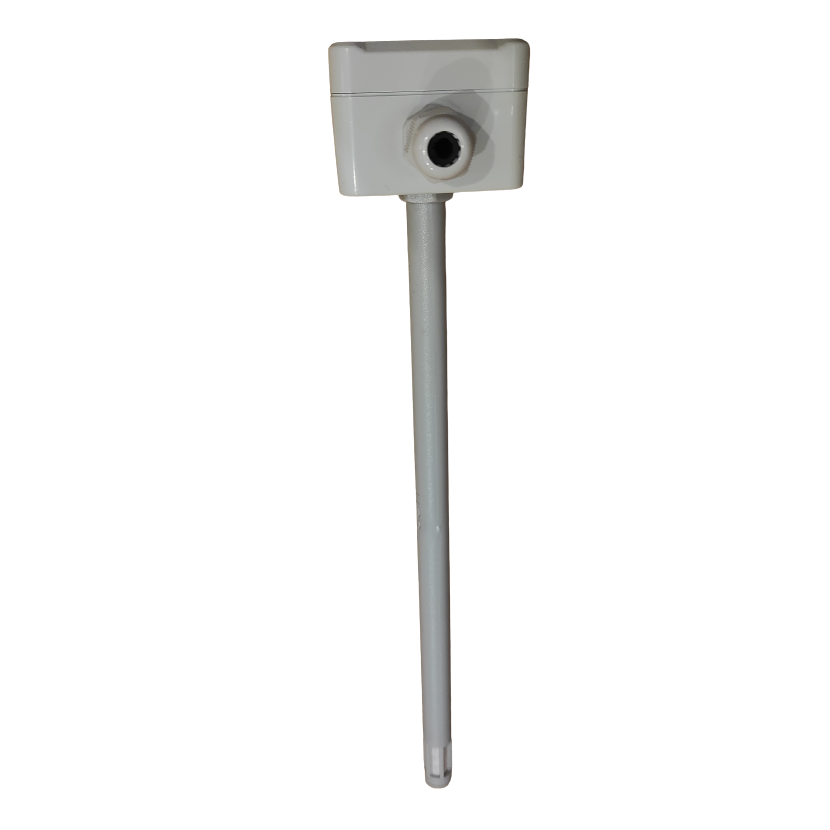

    Jauns   Kanāla temperatūras sensors | PT100 | 100 Ω pie 0 °C | IEC 60751 1

    Kanāla temperatūras sensors | PT100 | 100 Ω pie 0 °C | IEC 60751

    Kods: PT100
    Jautāt
    Cena 18.15 € ar PVN
    ( 15.00 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Pasīvs PT100 sensors gaisa temperatūras mērīšanai ventilācijas un gaisa kondicionēšanas gaisa vados. Standarta IEC 60751 raksturlīkne – pieslēdz kontrolierim, PLC RTD ieejai vai caur 4–20 mA pārveidotāju.

  • Apraksts

    Kanāla temperatūras sensors PT100 – gaisa temperatūras mērīšanai gaisa vadā

    Kanāla sensors PT100 tiek uzstādīts ventilācijas vai gaisa kondicionēšanas gaisa vadā un mēra cauri plūstošā gaisa temperatūru. Tas ir pasīvs pretestības elements: tā pretestība mainās atkarībā no temperatūras, un vērtību nolasa kontrolieris, termostats vai signāla pārveidotājs. PT100 – platīna pretestības elements ar 100 Ω pretestību pie 0 °C (IEC 60751). Pirms pasūtīšanas pārliecinieties, ka kontroliera ieeja atbalsta tieši PT100.

    Galvenā doma:
    PT100 ir rūpniecībā visplašāk izmantotais pretestības sensors ar standartizētu raksturlīkni, tāpēc to atbalsta lielākā daļa kontrolieru, PLC analogo moduļu un pārveidotāju. Tas ilgi saglabā stabilitāti un ir piemērots, ja vajadzīgs precīzs un atkārtojams mērījums. Tā kā bāzes pretestība ir maza (100 Ω), svarīga ir pieslēguma shēma – gariem vadiem labāk 3 vai 4 vadu pieslēgums vai pārveidotājs uz 4–20 mA.
    Sensora elements
    PT100
    Pretestība pie 0 °C
    100 Ω
    Pretestība pie 100 °C
    138,5 Ω
    Montāža
    gaisa vadā

    Darbības princips

    Pretestības termometrā (RTD) metāla pretestība pieaug, temperatūrai paaugstinoties. PT100 elementa pretestība pie 0 °C ir 100 Ω, pie 100 °C – 138,5 Ω. Kontrolieris caur elementu laiž nelielu mērstrāvu, mēra sprieguma kritumu un pārrēķina to temperatūrā.

    PT100 pretestība mainās aptuveni par 0,385 Ω uz katru grādu. Tāpēc vadu pretestība tieši ieskaitās rezultātā: 2 vadu pieslēgumā katrs papildu 1 Ω vadu pretestības palielina rādījumu aptuveni par 2,6 °C. 3 un 4 vadu shēmas šo kļūdu kompensē.

    Kanāla sensora zonde tiek ievietota caur gaisa vada sienu tā, lai jutīgā daļa atrastos gaisa plūsmā. Rādījums atspoguļo pieplūdes, nosūces vai āra gaisa temperatūru zondes uzstādīšanas vietā.

    Kāpēc noderīgs kanāla sensors PT100?
    Kanāla PT100 ir piemērots, ja ventilācijas iekārtu vada rūpniecisks kontrolieris vai PLC ar RTD ieeju. Standarta IEC 60751 raksturlīkne ļauj mainīt dažādu ražotāju sensorus, nemainot kontroliera iestatījumus, bet ar 4–20 mA pārveidotāju signālu var pārraidīt lielā attālumā.

    Tehniskās specifikācijas

    Preces veids Kanāla temperatūras sensors, pasīvs
    Ražotājs / modelis Ražotājs nav norādīts / PT100
    Sensora elements PT100 (platīns)
    Pretestība pie 0 °C 100 Ω
    Pretestība pie 100 °C 138,5 Ω
    Raksturlīkne IEC 60751 (α = 0,00385 1/K)
    Jutība (vidēji 0–100 °C) ≈ 0,385 Ω/K
    Izejas signāls Pretestība (pasīvs, bez barošanas)
    Mērdiapazons, IP, zondes garums, vadu skaits Precizējiet konkrētajai partijai – sazinieties ar pārdošanas vadītāju

    Galvenās funkcijas

    • Gaisa temperatūras mērīšana gaisa vadā – pieplūdes, nosūces vai āra gaisa kontrole ventilācijas iekārtā
    • Pasīvs pretestības signāls – nav vajadzīga atsevišķa barošana, pieslēdz tieši kontroliera ieejai
    • Standarta IEC 60751 raksturlīkne – saderīgs ar lielāko daļu PLC RTD moduļu un pārveidotāju
    • Iespēja pārraidīt 4–20 mA – ar PT100 pārveidotāju signāls tiek pārraidīts pa gariem kabeļiem bez vadu pretestības ietekmes
    • Atgriezeniskā saite regulēšanai – kontrolieris pēc rādījuma maina sildīšanas, dzesēšanas vai rekuperatora jaudu
    • Aizsardzības loģikai – rādījumu izmanto, piemēram, sildītāja aizsardzībai pret aizsalšanu vai pārkaršanu kontrolierī

    Ar ko atšķiras no līdzīgiem?

    NTC sensors (piem., 10 kΩ) NTC pretestība, temperatūrai pieaugot, samazinās un mainās nelineāri; PT100 pretestība pieaug gandrīz lineāri un ir standartizēta pēc IEC 60751.
    PT1000 Tas pats platīna elements, bet 1000 Ω pie 0 °C – vadu pretestības ietekme ir 10 reizes mazāka. PT100 biežāk izmanto rūpnieciskos PLC un pārveidotājos.
    Aktīvs sensors 4–20 mA / 0–10 V Aktīvajam sensoram ir iebūvēts pārveidotājs, un tam vajadzīga barošana; PT100 ir pasīvs, tā signālu nolasa RTD ieeja vai pārveidotājs.

    Kur tiek izmantots?

    • Ventilācijas iekārtu pieplūdes gaisa vados
    • Nosūces gaisa vados
    • Āra gaisa ņemšanas gaisa vados
    • Gaisa kondicionēšanas sistēmās (AHU)
    • Ēku automatizācijas (BMS) sistēmās
    • Rūpnieciskās ventilācijas un žāvēšanas sistēmās

    Lietošana atbilstoši vajadzībām

    Iesācējam.
    Galvenais – sensora tipam jāsakrīt ar kontroliera iestatījumu. Ja kontrolierī izvēlēts PT100, der šis sensors; cita tipa sensors rādīs nepareizu temperatūru.
    Pieredzējušam montētājam.
    Novērtējiet vadu garumu: PT100 2 vadu pieslēgumā 1 Ω vadu pretestības dod aptuveni 2,6 °C kļūdu. Garākām līnijām izmantojiet 3 vai 4 vadu pieslēgumu (ja sensoram tāds ir) vai PT100 → 4–20 mA pārveidotāju pie sensora; daži kontrolieri ļauj ievadīt vadu pretestības korekciju.
    Enerģētiķim / projektētājam.
    Projektā norādiet elementa tipu (PT100), raksturlīkni, precizitātes klasi, pieslēguma shēmu un zondes garumu atbilstoši gaisa vada izmēram. Sensoru paredziet taisnā gaisa vada posmā, tālāk no sildītāja vai ventilatora.

    Praktiskais pielietojums

    Ventilācijas iekārtas pieplūdes gaisa temperatūru vada PLC ar PT100 ieeju, bet sensors atrodas 40 m no sadalnes. Lai vadu pretestība neizkropļotu rādījumu, pie gaisa vada uzstāda PT100 → 4–20 mA pārveidotāju, un uz sadalni pārraida strāvas signālu, kas nav jutīgs pret vadu pretestību un mazāk pakļauts traucējumiem.

    Plusi / priekšrocības

    • Pasīvs – nav vajadzīga barošana
    • Standarta raksturlīkne – viegli konfigurēt kontrolierī
    • Vienkāršs pieslēgums pretestības ieejai
    • Stabila, gandrīz lineāra raksturlīkne
    • Piemērots dzīvojamo, komerciālo un rūpniecisko ēku ventilācijai

    Mīnusi / ierobežojumi

    • Darbojas tikai ar kontrolieri, kas atbalsta PT100 ieeju
    • Maza bāzes pretestība – 2 vadu pieslēgumā garu vadu pretestība rada jūtamu kļūdu
    • Precīzi izmēri, IP un diapazons šai partijai nav apstiprināti – precizējiet pirms pasūtīšanas

    Drošības un montāžas piezīmes

    • ⚡ Sensors tiek pieslēgts kontrolierim vai sadalnei, kurā var būt 230 V AC ķēdes – pirms darba atslēdziet spriegumu; sadalnē strādā kvalificēts elektriķis.
    • Signāla kabeli guldiet atsevišķi no spēka kabeļiem un frekvenču pārveidotāju līnijām – tā mazāk traucējumu.
    • Noblīvējiet gaisa vada atveri ap zondi, lai netiktu iesūkts gaiss un neveidotos kondensāts.
    • Neuzstādiet uzreiz aiz sildītāja vai pie ventilatora – gaiss tur nav sajaukts, rādījums būs neprecīzs.

    Ātrais izvēles ceļvedis

    PT100
    100 Ω pie 0 °C
    Gaisa vads
    Pasīvs signāls
    Piemērots, ja nepieciešams:
    • Nomainīt esošu tāda paša tipa (PT100) kanāla sensoru
    • Mērīt pieplūdes vai nosūces gaisa temperatūru
    • Pieslēgt PLC RTD modulim vai PT100 → 4–20 mA pārveidotājam
    Pārbaudiet pirms izvēles:
    • Vai kontroliera ieeja ir konfigurēta PT100 tipam
    • Kabeļa garumu un pieslēguma shēmu (2, 3 vai 4 vadi)
    • Zondes garumu atbilstoši gaisa vada diametram un montāžas vietai
    Svarīgs atgādinājums: PT100 nav universāls – ar kontrolieri, kas iestatīts NTC, PT1000 vai Ni1000, tas rādīs nepareizi. Sensors tikai mēra: regulēšanu veic kontrolieris.
    ☝ Elsprendimai.eu iesaka:

    BUJ

    Vai šim sensoram vajadzīga barošana?
    Nē. Tas ir pasīvs pretestības elements – mērstrāvu nodrošina kontroliera ieeja.
    Vai PT100 var aizstāt ar NTC sensoru?
    Nē. Atšķiras pretestība un raksturlīkne, tāpēc kontrolieris rādīs nepareizu temperatūru. Sensora tipam jāatbilst kontroliera iestatījumam.
    Kā pārbaudīt, vai sensors darbojas?
    Atvienojiet to no kontroliera un ar multimetru izmēriet pretestību. Pie 0 °C tai jābūt aptuveni 100 Ω, istabas temperatūrā – nedaudz lielākai.
    Kur gaisa vadā uzstādīt sensoru?
    Taisnā posmā, kur gaiss labi sajaucies, – ne uzreiz aiz sildītāja, dzesētāja vai ventilatora.
    Cik vadu vajag PT100 pieslēgšanai?
    Atkarīgs no sensora un kontroliera: 2 vadu pieslēgums ir vienkāršākais, bet vadu pretestība ieskaitās rādījumā; 3 un 4 vadu shēmas to kompensē. Sensora vadu skaitu precizējiet pirms pasūtīšanas.
    Vai PT100 var pieslēgt 4–20 mA ieejai?
    Tieši – nē. Vajadzīgs PT100 → 4–20 mA pārveidotājs, kas pretestību pārvērš strāvas signālā.

    Avoti: Elementa raksturlīkne – IEC 60751 (PT100: 100 Ω pie 0 °C, α = 0,00385 1/K). Konkrēta ražotāja datu lapa nav atrasta, tāpēc izmēri, IP un diapazons nav norādīti. Pārbaudīts 2026-10-18.

    Kanāla temperatūras sensors PT100

    Kanāla temperatūras sensors PT100 mēra gaisa temperatūru ventilācijas un gaisa kondicionēšanas gaisa vados. Platīna elements (100 Ω pie 0 °C, IEC 60751) tiek pieslēgts kontroliera vai PLC RTD ieejai vai caur 4–20 mA pārveidotāju.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
