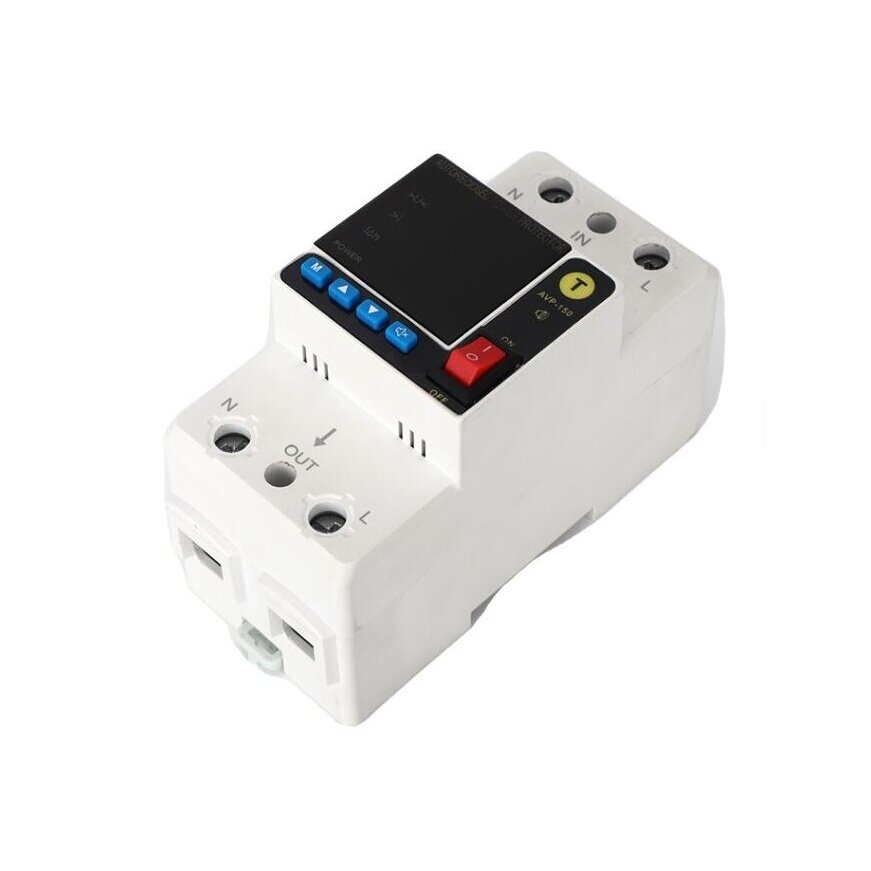

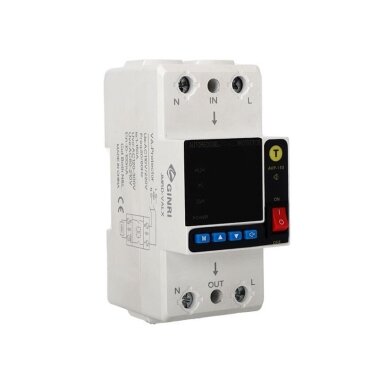

Modulārs | digitāls | daudzfunkcionāls sprieguma | strāvas kontroles | noplūdes strāvas aizsardzības relejs | ar automātisku atkārtotu ieslēgšanu | 1-100A | 110V/230V | DIN

Pārstrāvas aizsardzības robežvērtību var regulēt no 1A līdz 100A. Rūpnīcas iestatījums ir 80A. Ja iestatītā strāvas vērtība tiek pārsniegta, slodze tiek atslēgta pēc izvēlētās 0.1–30s aizkaves.

Pārstrāvas aizsardzības robežvērtību var iestatīt ar 1A soli. Rūpnīcas vērtība ir 80A. Ja faktiskā strāva pārsniedz iestatīto robežvērtību, aizsardzība nostrādā pēc programmējamas 0.1–30s aizkaves.

Var iestatīt pārstrāvas aizsardzības nostrāžu skaitu, kas ir atļauts pirms automātiskās atkārtotās ieslēgšanas bloķēšanas. Atļautais skaits ir 1–20 nostrādes, vai arī funkciju var izslēgt. Pārsniedzot izvēlēto nostrāžu skaitu, ķēde paliek atslēgta un ir nepieciešama manuāla atiestatīšana.

Ja elektroinstalācijas projektā vai piemērojamajos normatīvajos aktos ir paredzēts atsevišķs RCD vai RCBO, iebūvēto noplūdes strāvas funkciju nedrīkst uzskatīt par šādas aizsargierīces aizvietotāju, ja vien tās piemērotība un atbilstība šim nolūkam nav atsevišķi apstiprināta.

• Pārstrāvas kontrole līdz 100A ar regulēšanu 1A solī.
• Automātiska atkārtota ieslēgšana pēc normālu tīkla parametru atjaunošanās.
• Pārsprieguma un pazemināta sprieguma aizsardzība ar programmējamām robežvērtībām.
• Noplūdes strāvas kontrole 10–100mA diapazonā.
• Temperatūras aizsardzība regulējama līdz 120°C.
• Digitāls sprieguma un strāvas displejs.
• Regulējamas aizsardzības aizkaves ļauj pielāgot darbību dažādām slodzēm.
• Bojājumu vēsture līdz 999 ierakstiem.
• Iestatījumu aizsardzība ar paroli.
• Montāža uz DIN sliedes ērtai integrēšanai elektriskajā sadalnē.

• IP20: paredzēts uzstādīšanai slēgtā elektriskajā sadalnē.
• Maksimālā strāva 100A: aizsardzības robežvērtībai un vadītāja šķērsgriezumam jāatbilst faktiskajai ķēdes slodzei.
• Darba temperatūra līdz +40°C: elektriskajā sadalnē jānodrošina atbilstoši ekspluatācijas apstākļi.
• Noplūdes strāvas aizsardzību nedrīkst uzskatīt par RCD / RCBO aizvietotāju bez atsevišķa piemērotības apstiprinājuma.
• III klases impulsa pārsprieguma aizsardzība neaizstāj pilnvērtīgu koordinētu ēkas SPD sistēmu.

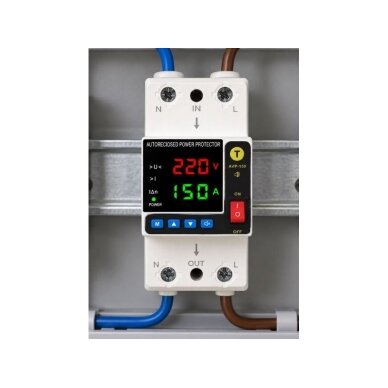

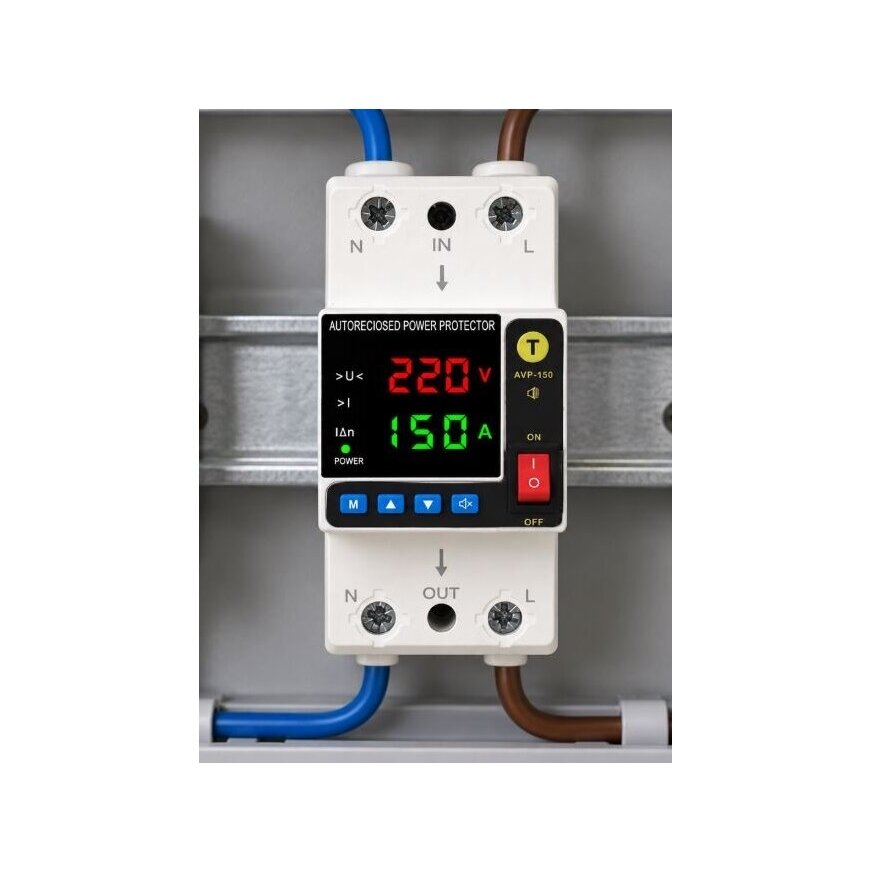

Elektriskajā sadalnē releju izmanto vienfāzes slodzes līdz 100A uzraudzībai. Piemēram, pārstrāvas aizsardzības robežvērtību var iestatīt uz 63A. Ja slodzes strāva pārsniedz 63A ilgāk par izvēlēto aizkaves laiku, relejs atslēdz ķēdi. Kad traucējuma cēlonis ir novērsts un parametri atgriežas normas robežās, barošanu var automātiski atjaunot pēc iestatītās atjaunošanas aizkaves.

100A. Robežvērtību var regulēt no 1A līdz 100A.

Rūpnīcas pārstrāvas aizsardzības iestatījums ir 80A.

Jā. Pārstrāvas robežvērtību var regulēt ar 1A soli diapazonā no 1 līdz 100A.

Jā. Kad normāli parametri ir atjaunoti, barošanu var atkārtoti ieslēgt pēc regulējamas 1–999s aizkaves.

Jā. Pārsprieguma aizsardzību var regulēt 120–300V diapazonā vai izslēgt.

Jā. Aizsardzības robežvērtību var regulēt 80–210V diapazonā vai funkciju izslēgt.

Jā. Robežvērtību var iestatīt no 10 līdz 100mA.

Jā. Temperatūras aizsardzības robežvērtību var regulēt no 50°C līdz 120°C.

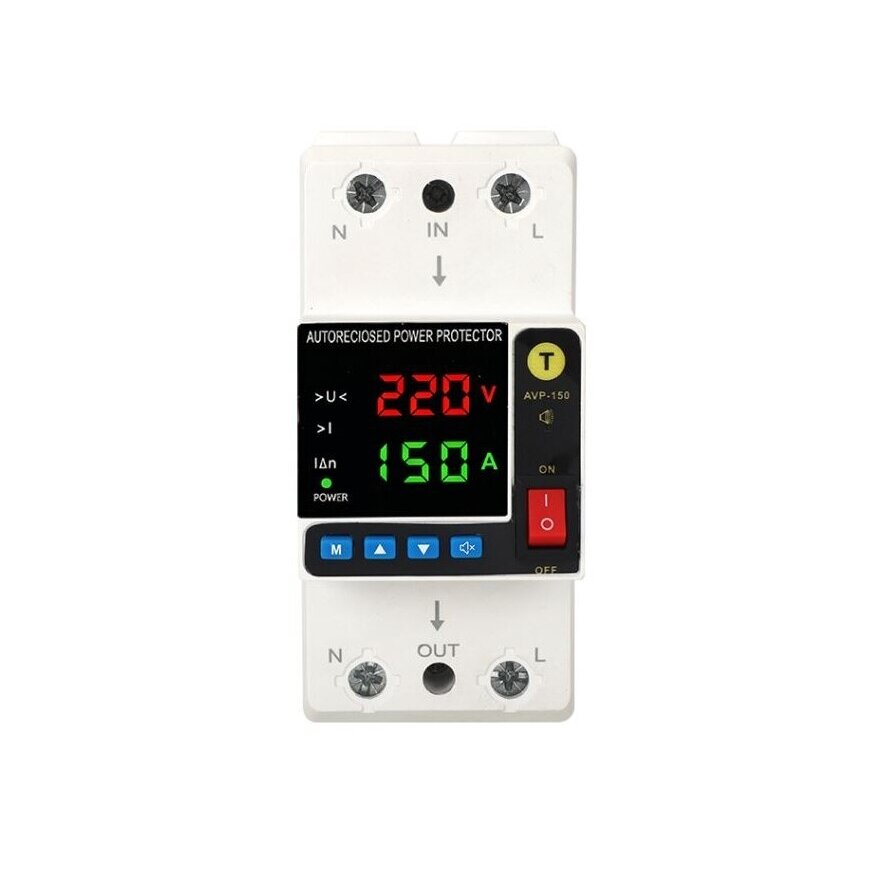

Jā. Digitālais displejs parāda darba spriegumu un slodzes strāvu.

Jā. Bojājumu vēsturē var saglabāt līdz 999 ierakstiem.

Jā. Paroli var iestatīt diapazonā 000–999.

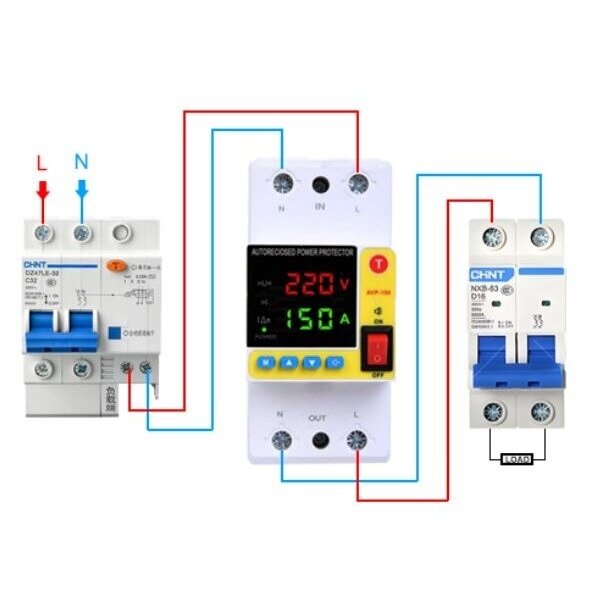

Jā. Ieejas ķēdei jābūt aizsargātai ar pareizi izvēlētu automātisko slēdzi.

Ierīces montāžu drīkst veikt kvalificēts elektrotehnikas speciālists. Ieejas pusē jāuzstāda pareizi izvēlēts automātiskais slēdzis. Pirms montāžas vai apkopes darbiem jāatslēdz visi barošanas avoti un jāpārbauda, vai spailēs nav sprieguma. Nepieskarieties spailēm, kamēr barošana ir ieslēgta. Pirms ierīces ieslēgšanas pārbaudiet visus vadu un spaiļu savienojumus. Ierīce paredzēta uzstādīšanai aizsargātā elektriskajā sadalnē, un to nedrīkst pakļaut tiešai lietus, intensīvas saules gaismas vai korozīvu gāzu iedarbībai.
