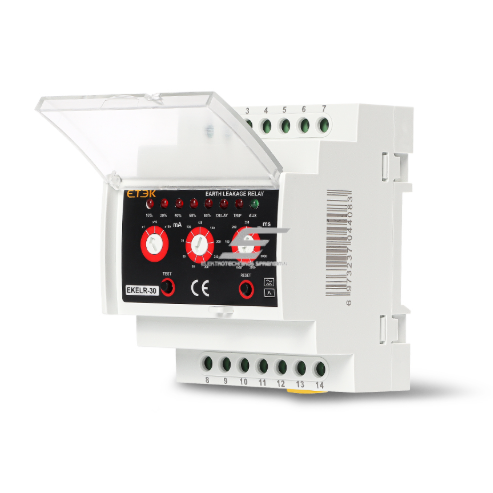

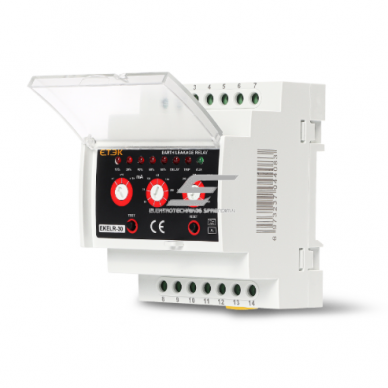

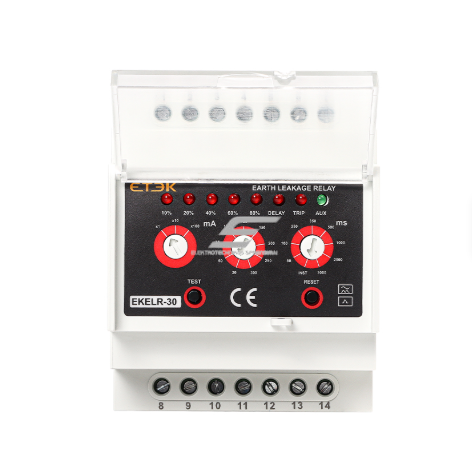

Modulārs noplūdes strāvas kontroles relejs | zemējuma noplūdes uzraudzības relejs | 110/230VAC | regulējams 30mA–30A | DIN sliede | 1NO+1NC

Tehniskās specifikācijas

Produkta tips: zemējuma noplūdes / izolācijas kontroles relejs
Barošanas spriegums: 110/230VAC
Frekvence: 50/60Hz
Jutības regulēšanas diapazons: 30mA – 30A
Nostrādes līmenis: regulējams
Maksimālā kontaktu slodze: 6A
Kontaktu konfigurācija: 1NO + 1NC
Kontaktu materiāls: sudraba sakausējums
Nostrādes laiks: ≤15ms
Patērētā jauda: <3VA
Aizsardzības tips: hermētisks

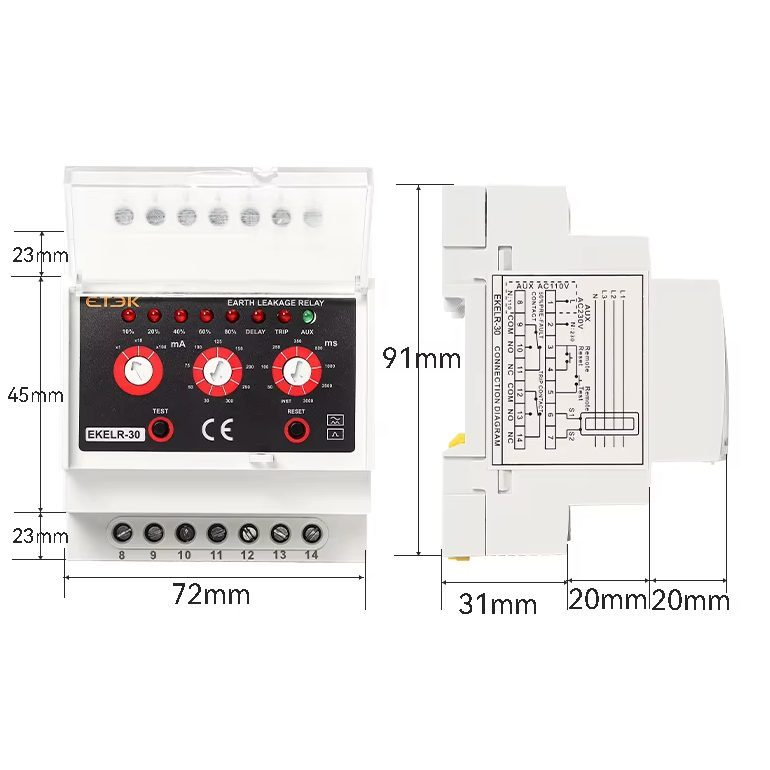

Korpusa tips: mini modulārs
Montāža: DIN sliede elektro sadalnē
Krāsa: balta
Svars: ~0.3kg
Pielietojums: automātiskās vadības, aizsardzības un uzraudzības sistēmas

Funkcijas

Noplūdes strāvas noteikšana – nepārtraukti uzrauga, vai elektriskajā ķēdē nerodas bīstama strāvas noplūde uz zemi
Regulējama jutība 30mA–30A – ļauj iestatīt nepieciešamo nostrādes robežu atbilstoši sistēmas prasībām
Automātiska avārijas reakcija – sasniedzot iestatīto noplūdes līmeni, relejs nekavējoties nodod vadības signālu
Barošanas atslēgšanas vadība – var vadīt kontaktoru vai citu aizsardzības ierīci elektroapgādes pārtraukšanai
Signalizācijas ieslēgšana – piemērots skaņas vai gaismas brīdinājumam bojājuma gadījumā
PLC / automātikas sistēmas signāls – var integrēt vadības un uzraudzības sistēmās
Ātra nostrāde ≤15ms – nodrošina ātru reakciju uz bīstamu noplūdi
Universāla 110/230VAC barošana – piemērots lietošanai dažādās vadības ķēdēs
DIN montāža – kompakti uzstādāms standarta elektro skapjos
Preventīva iekārtu aizsardzība – palīdz atklāt izolācijas bojājumus pirms nopietnas avārijas

Lietošana

Mājsaimniecības lietotājam: piemērots mājas, garāžas, pagraba, darbnīcas vai āra instalāciju papildu aizsardzībai pret bīstamām elektrības noplūdēm un iespējamiem izolācijas bojājumiem
Lauksaimniekam / tehnisko telpu īpašniekam: palīdz droši uzraudzīt sūkņu, graudu ventilatoru, dzesēšanas vai citu pret mitrumu jutīgu iekārtu elektriskās ķēdes
Elektromontierim: praktisks risinājums elektro skapju komplektēšanā, kad nepieciešama regulējama noplūdes kontrole un papildu avārijas vadības signāls
Automātikas speciālistam: releju var viegli integrēt PLC, signalizācijas, kontaktoru vai attālinātās uzraudzības sistēmās
Rūpniecības inženierim: izmanto ražošanas līniju, motoru, apkures, ventilācijas un citu slodžu izolācijas stāvokļa kontrolei
Ēku uzturēšanas speciālistam: palīdz savlaicīgi noteikt elektroinstalācijas novecošanu, mitruma bojājumus un samazināt avāriju risku

Priekšrocības

Ļoti plašs noplūdes strāvas regulēšanas diapazons 30mA–30A
Ātra ≤15ms nostrāde
Piemērots gan sadzīves, gan rūpnieciskai aizsardzībai
Universāla 110/230VAC barošana
1NO+1NC kontakti ļauj daudz pieslēguma variantu
Kompakts DIN modulis
Zems enerģijas patēriņš <3VA
Hermētiska konstrukcija ilgākam kalpošanas laikam
Piemērots integrēšanai automātikas sistēmās

Trūkumi

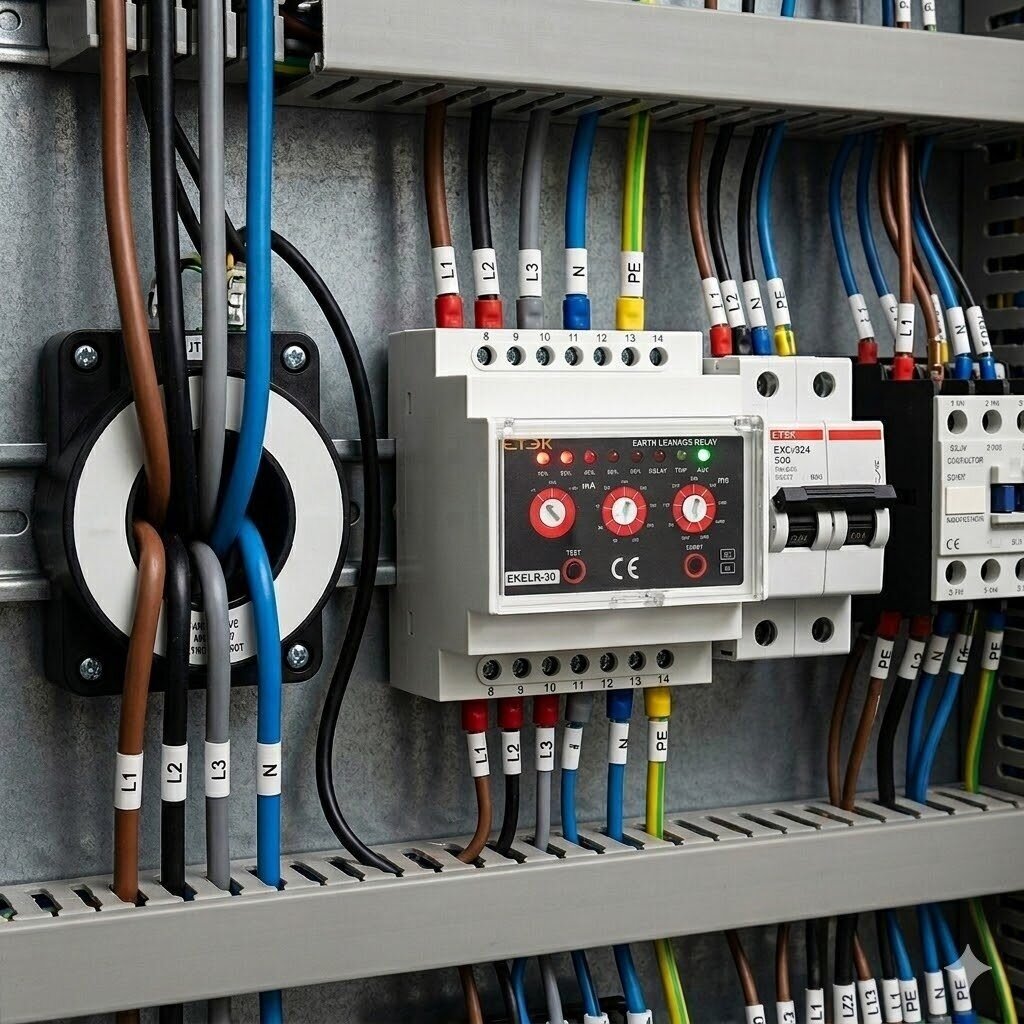

Pilnvērtīgai darbībai parasti nepieciešams ārējais strāvas transformators / toroidālais gredzens
Nav digitālā displeja noplūdes rādījuma apskatei
Nepieciešama pareiza jutības noregulēšana atbilstoši sistēmai
Profesionālai rūpnieciskai lietošanai ieteicams kvalificēts pieslēgums

Vai šis relejs pats atslēdz elektrību?
Relejs nodod vadības signālu kontaktoram, automātslēdzim vai signalizācijai, tādēļ tas var iniciēt automātisku barošanas atslēgšanu.

Vai ir iespējams regulēt nostrādes jutību?
Jā, noplūdes strāvas nostrādes robeža ir regulējama plašā diapazonā no 30mA līdz 30A.

Kur šo releju visbiežāk izmanto?
To izmanto elektro skapjos, rūpnieciskās automātikas iekārtās, sūkņu, motoru, ventilācijas un sadzīves elektroinstalāciju aizsardzībai.

Vai tas ir piemērots lietošanai ar 230V tīklu?
Jā, relejs darbojas gan ar 110VAC, gan ar 230VAC barošanas spriegumu.
